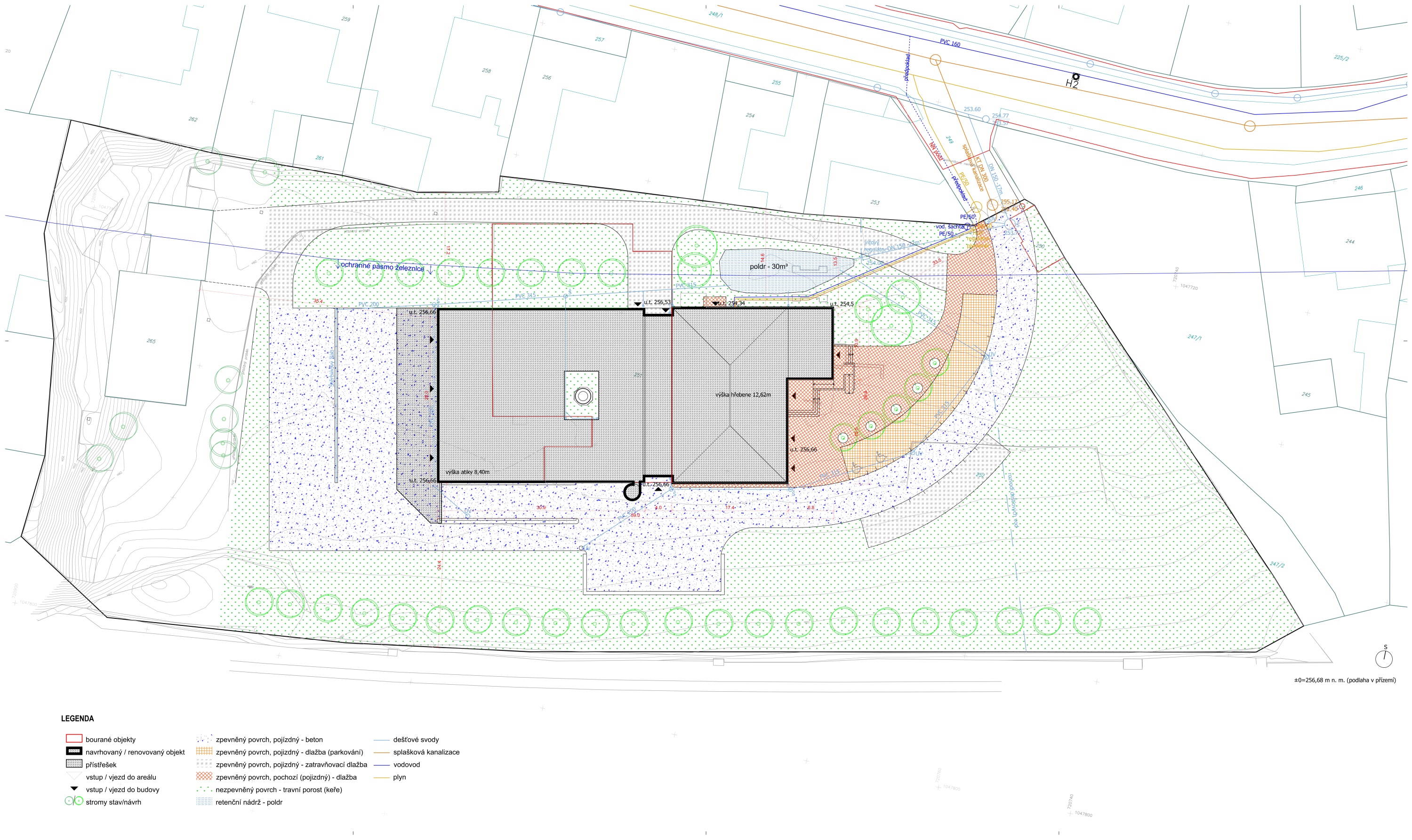

Renovace stávajícího objektu bývalé parketárny, přístavba nové skladové a výrobní haly, odstranění stávající přístavby a objektu vrátnice, terénní úprava okolí objektu, vytvoření zpevněných ploch, zřízení nových přípojek a objektu pro zasakování dešťových vod.

Testovací text

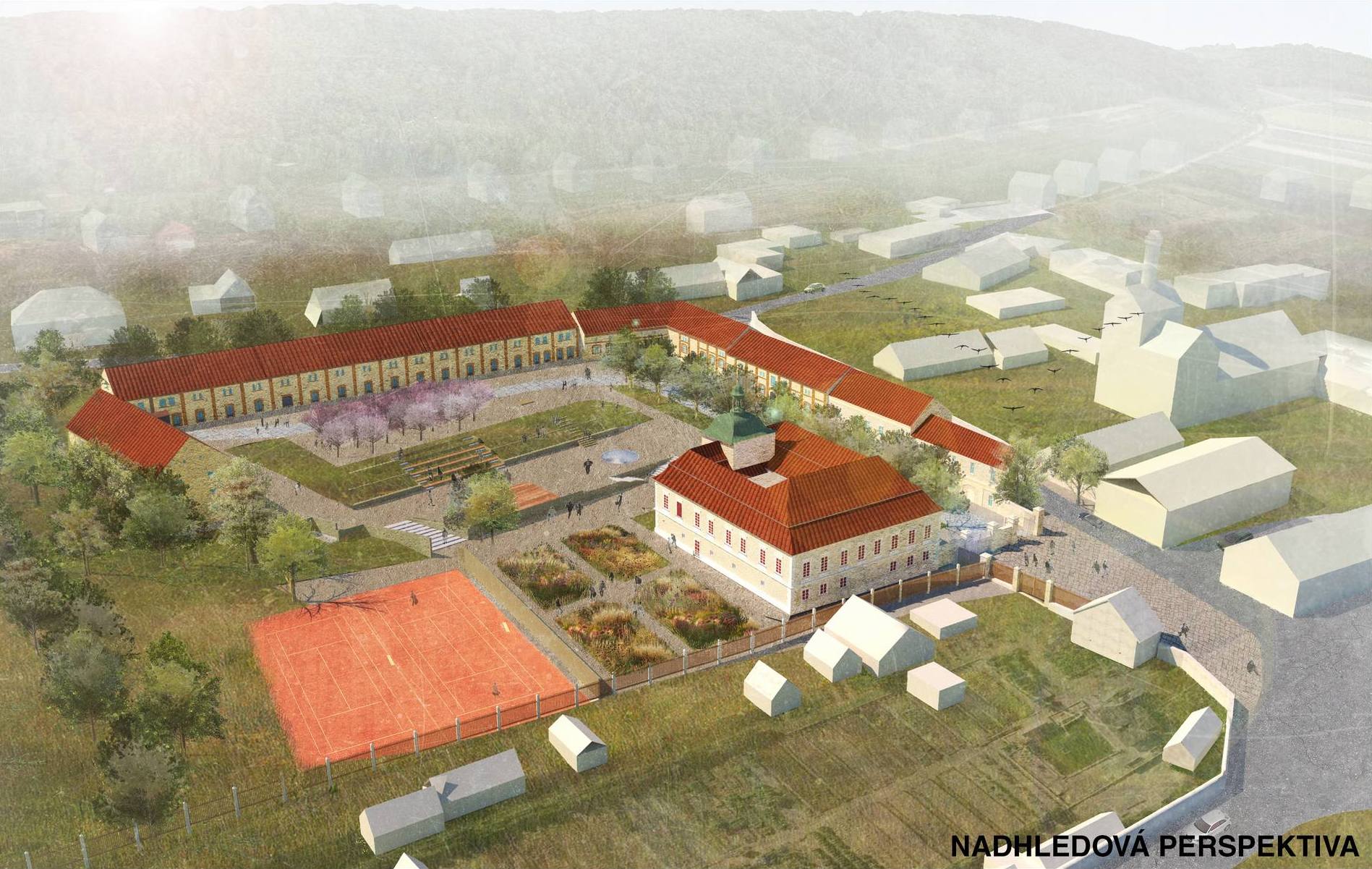

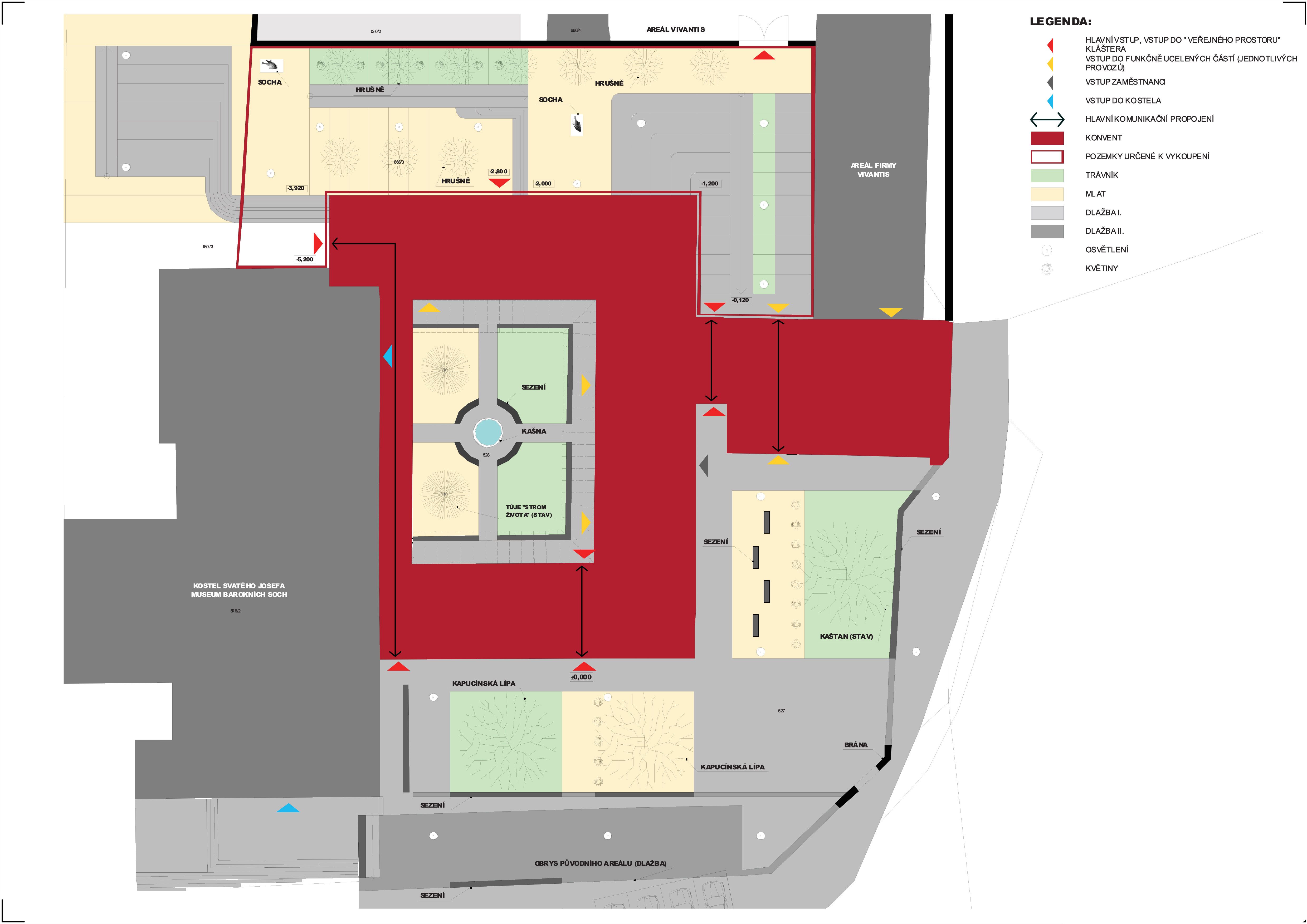

Revitalizace kapucínského konventu v Chrudimi - studie

Předmětem studie byla revitalizace objektu bývalého kapucínského kláštera v Chrudimi. Komplex bývalého kláštera se skládal původně z několika celků - kostela sv. Josefa, klášterního konventu a rozsáhlých klášterních zahrad. Toto typologicky pevné schéma kapucínských klášterů se v zásadě dochovalo dodnes, funkční náplň jednotlivých složek však doznala samozřejmě jistých proměn.
Předmětem této studie je určit současné možnosti revitalizace konventu tak, aby mohl být užíván pro přechodné ubytování a zároveň byly zachovány, posíleny a obnoveny jeho architektonické, urbanistické a historické hodnoty. V rámci studie tak byly prověřeny dispoziční, konstrukční a architektonické úpravy revitalizující objekt k požadovanému záměru.

Kostel sv. Josefa již byl revitalizován podle projektu atelieru Projektil (R. Brychta, A. Halíř, O. Hofmeister, P. Lešek) v roce 2011 - je v něm umístěno muzeum barokních soch. Spolu s revitalizací kostela byly revitalizovány i klášterní zahrady. Studie revitalizace konventu má navázat na tyto již uskutečněné úpravy.

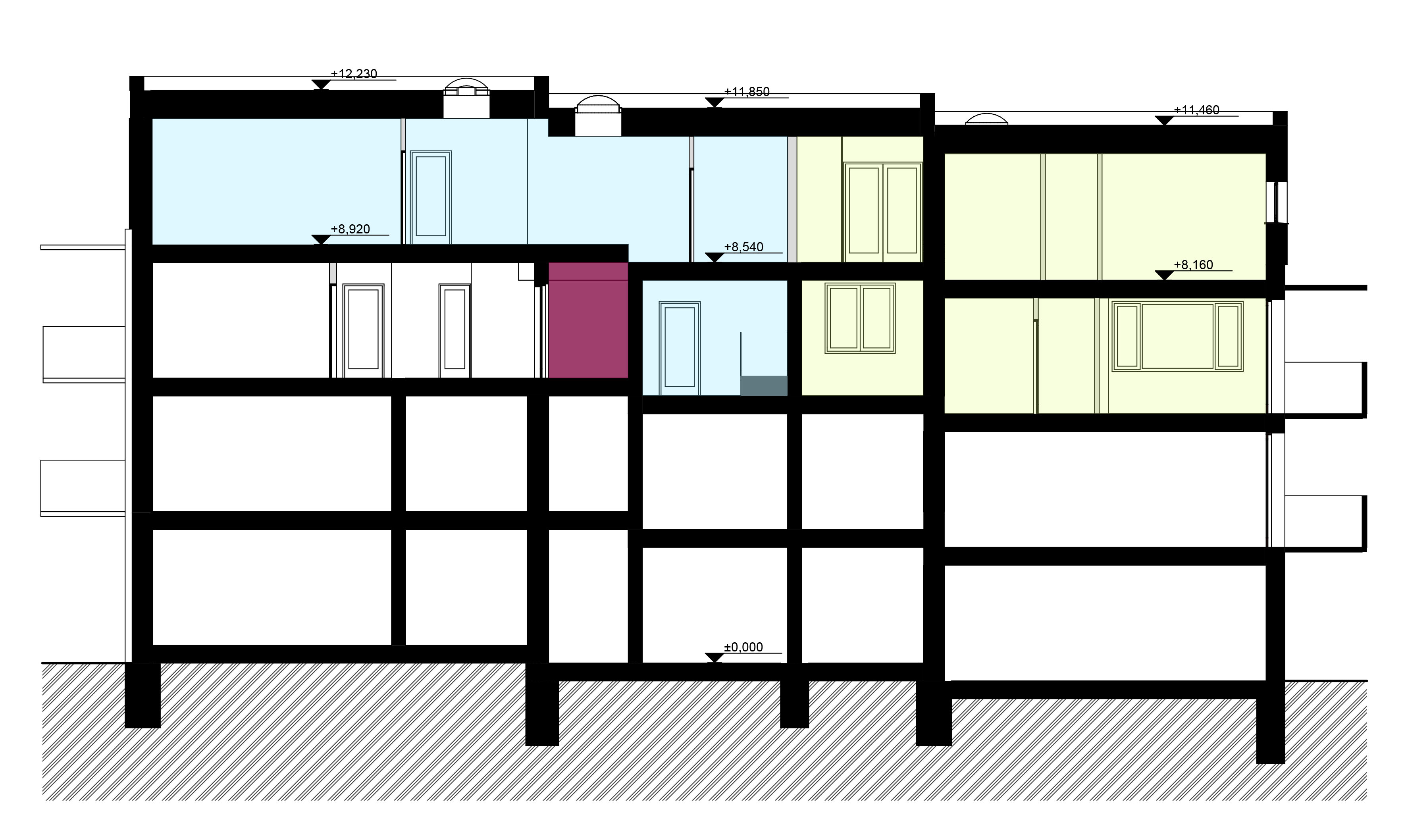

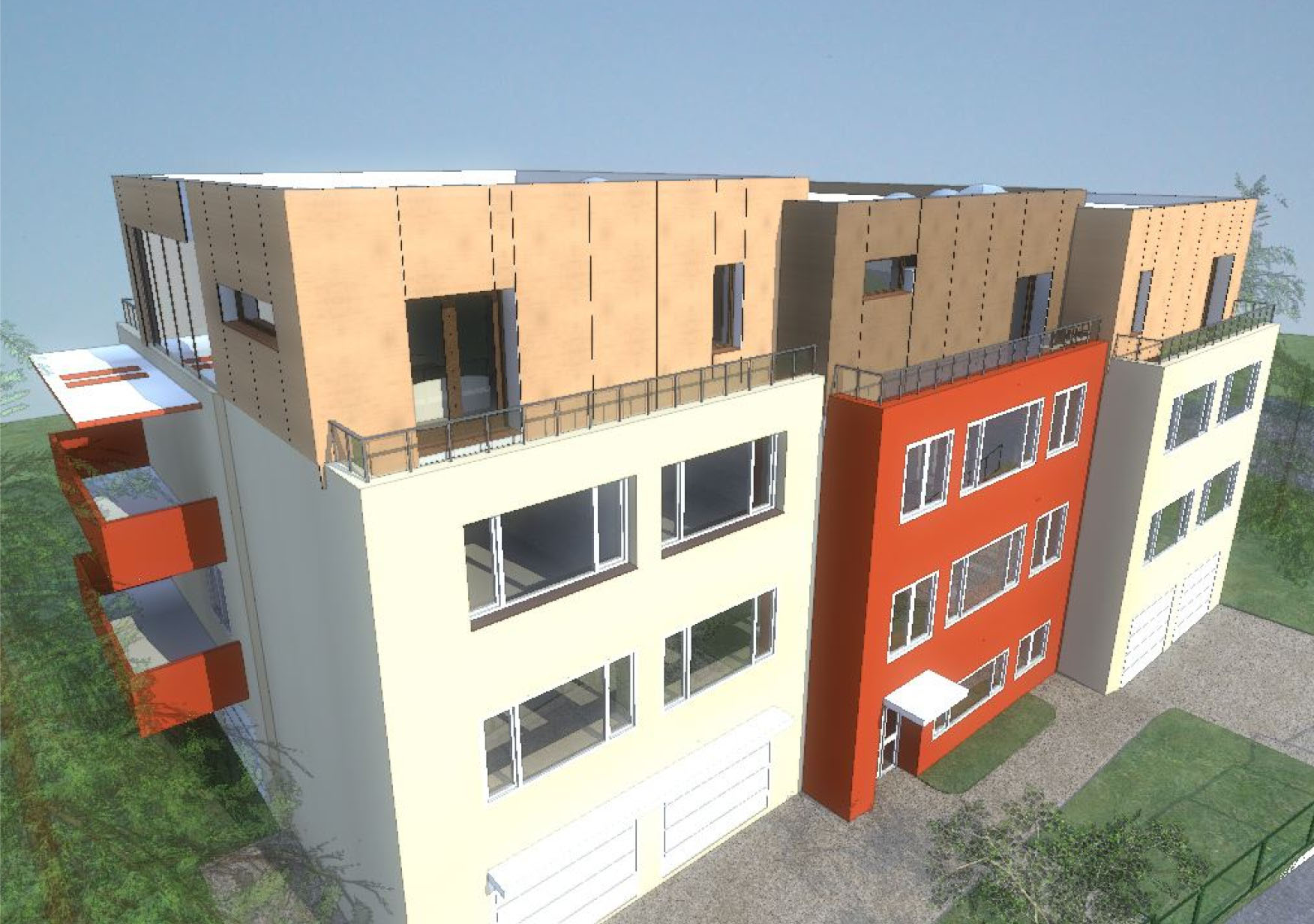

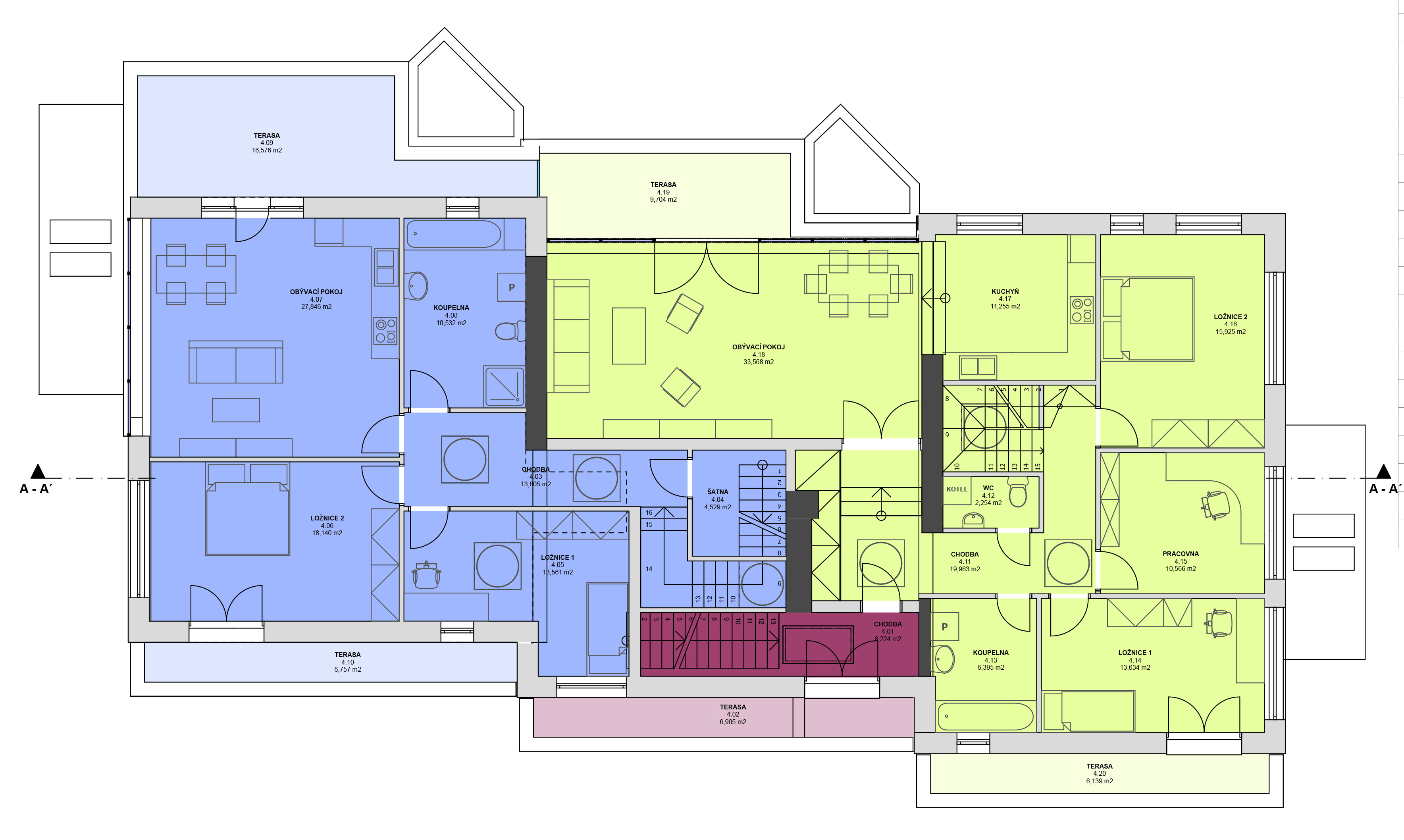

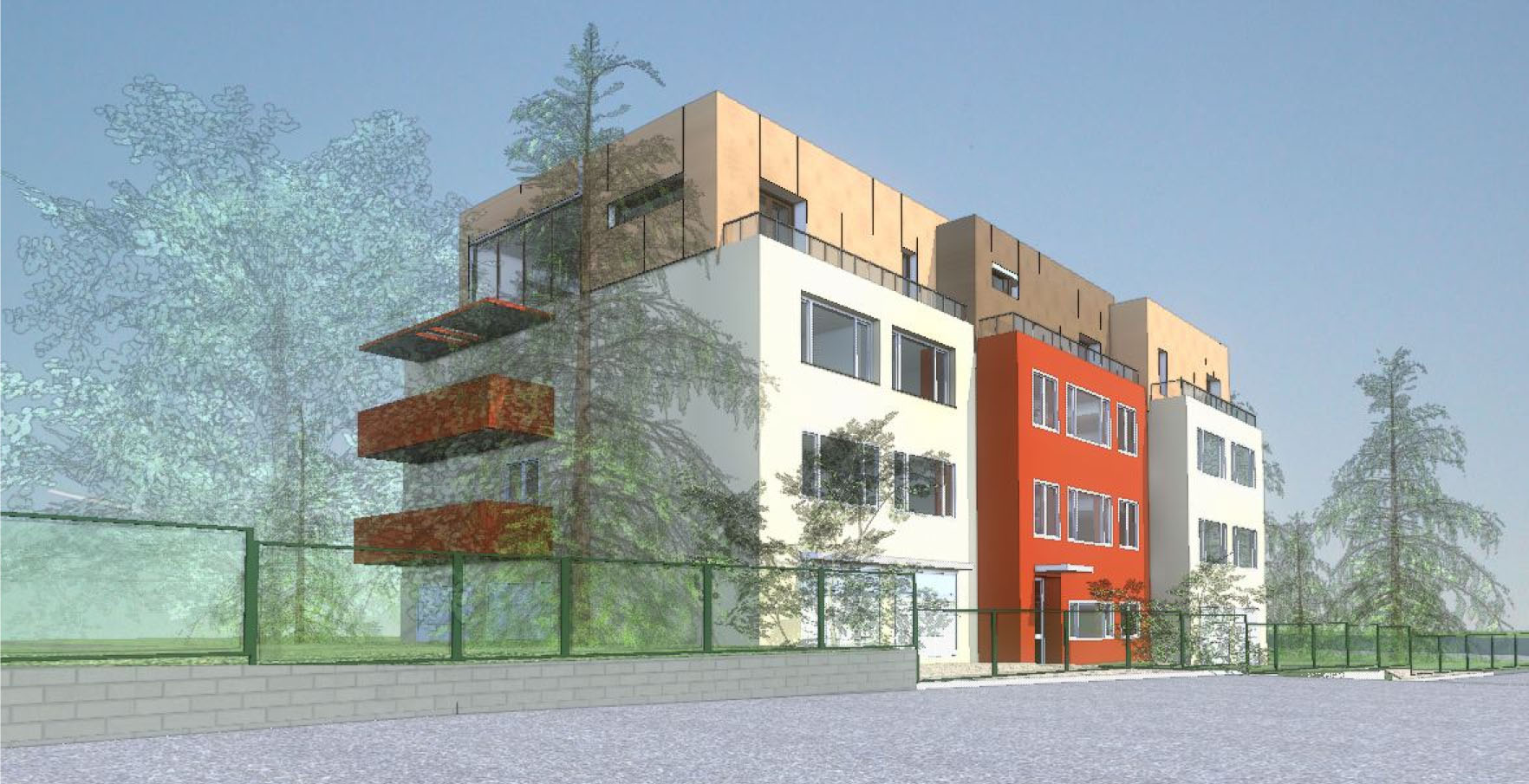

Nástavba BD Na Beránce, Praha 6

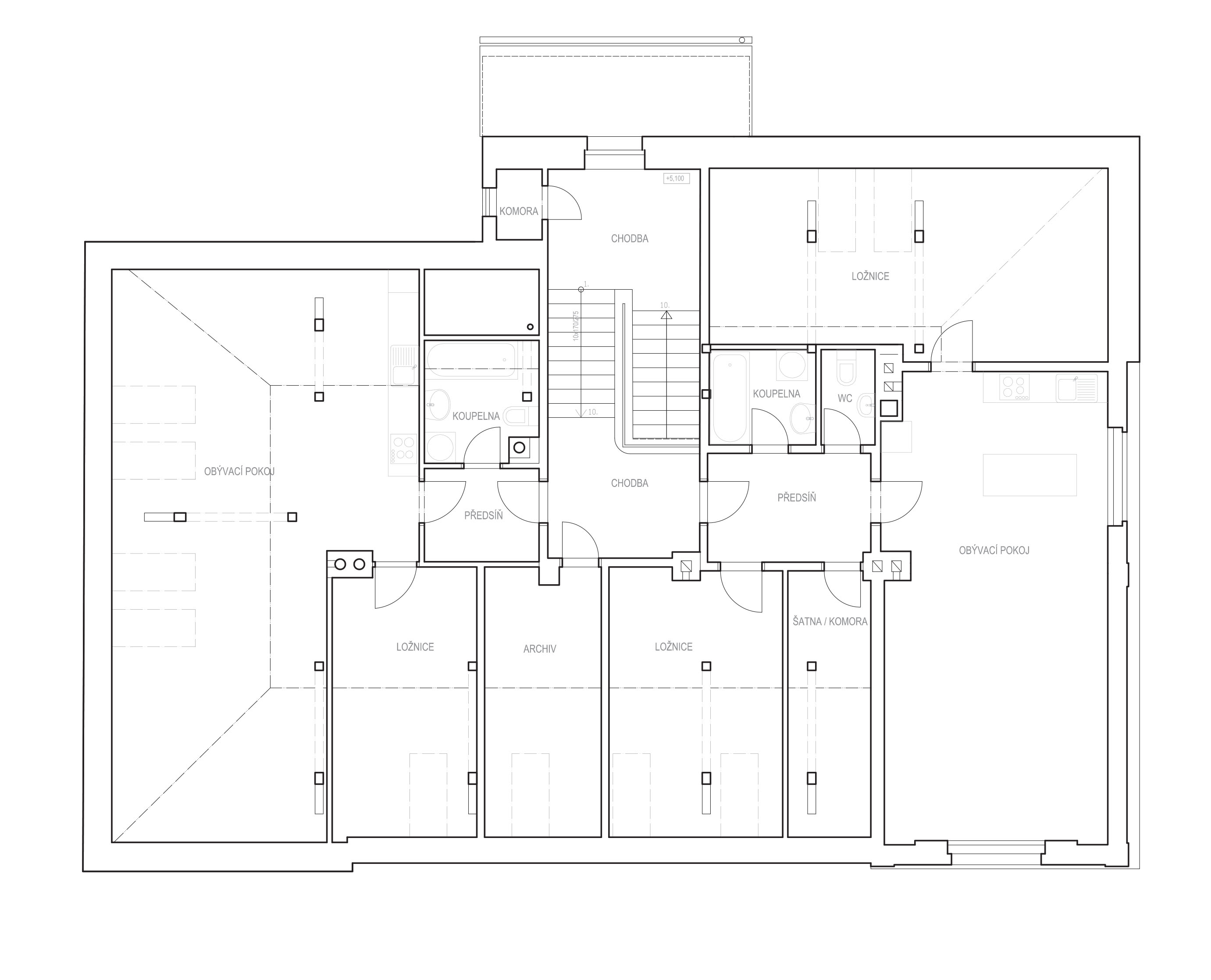

Studie řeší návrh nástavby jednoho podlaží bytového domu. Nástavba je řešena jednoduchými kvádrovými hmotami, které jsou pokračováním stávající hmoty. Kvádry jsou vzájemně posunuty stejně jako původní část. V uliční fasádě je nástavba navíc uskočena, tak aby nebyla tolik pohledově exponována v pohledu z horizontu chodce. Díky umístění objektu v terénní prohlubni, dům z velké části pohledů působí o patro nižší než je ve skutečnosti.

Nástavba dodržuje architekturu domu a v hmotovém a materiálovém řešení dům odlehčuje. Z hlediska okolí nenaruší nástavba své okolí. Dispozičně nedojde ke zvýšení počtu bytových jednotek, ale ze dvou bytů v posledním podlaží budou vytvořeny byty mezonetové. Dvě třetiny nově vzniklé užitné plochy budou přiřazeny bytu ve střední sekci domu, který je dnes řešen pouze jako 1+KK. V nástavbě zůstane zachován volný vstup na střechu domu z veřejné chodby. Materiálově je nástavba navržena jako zděný příčný stěnový systém. Vnitřní dělící konstrukce jsou uvažovány také jako zděné případně sádrokartonové. Jako vnější materiál nástavby je uvažován obklad s horizontálním členěním, který také pocitově nástavbu sníží.

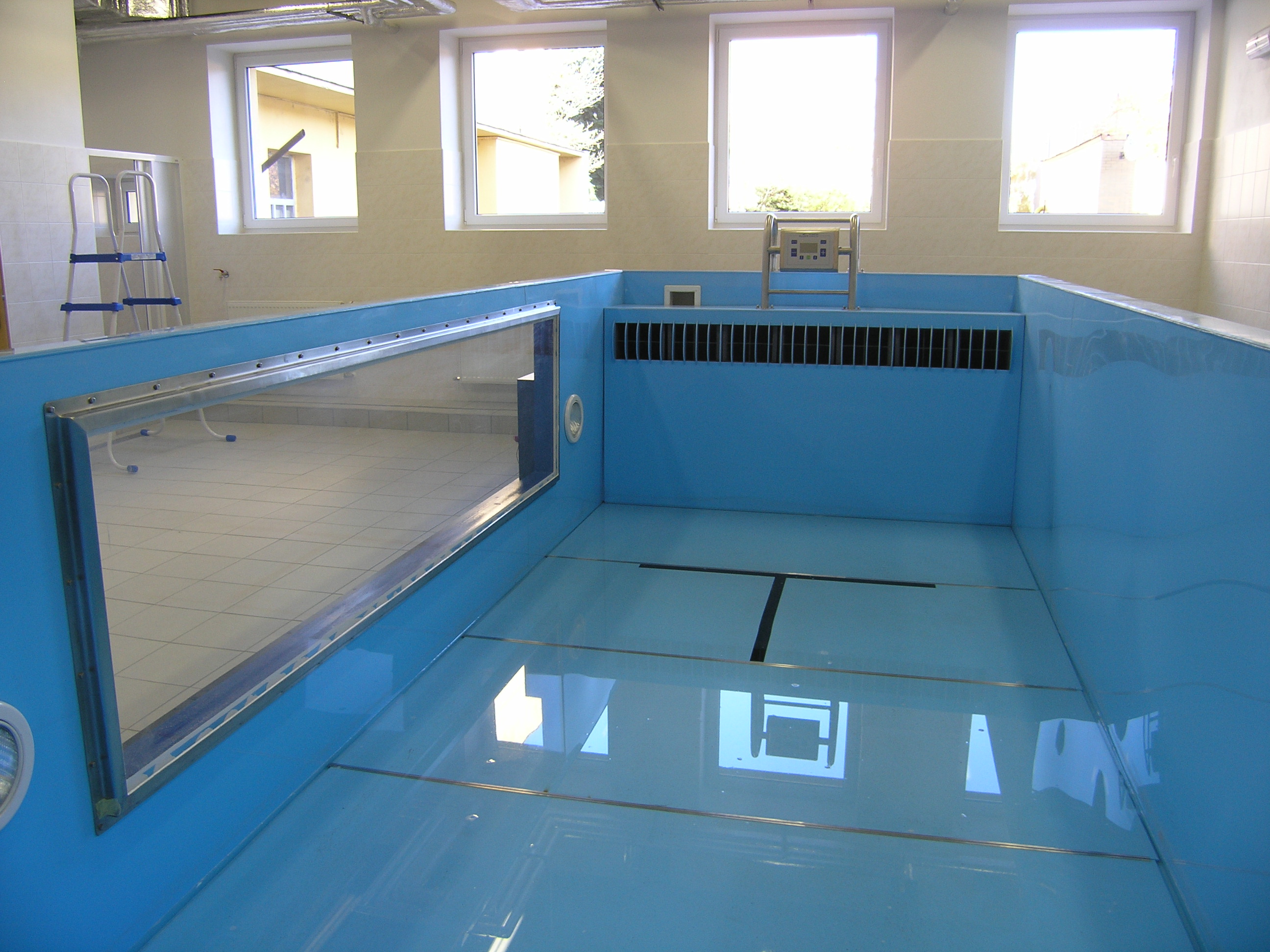

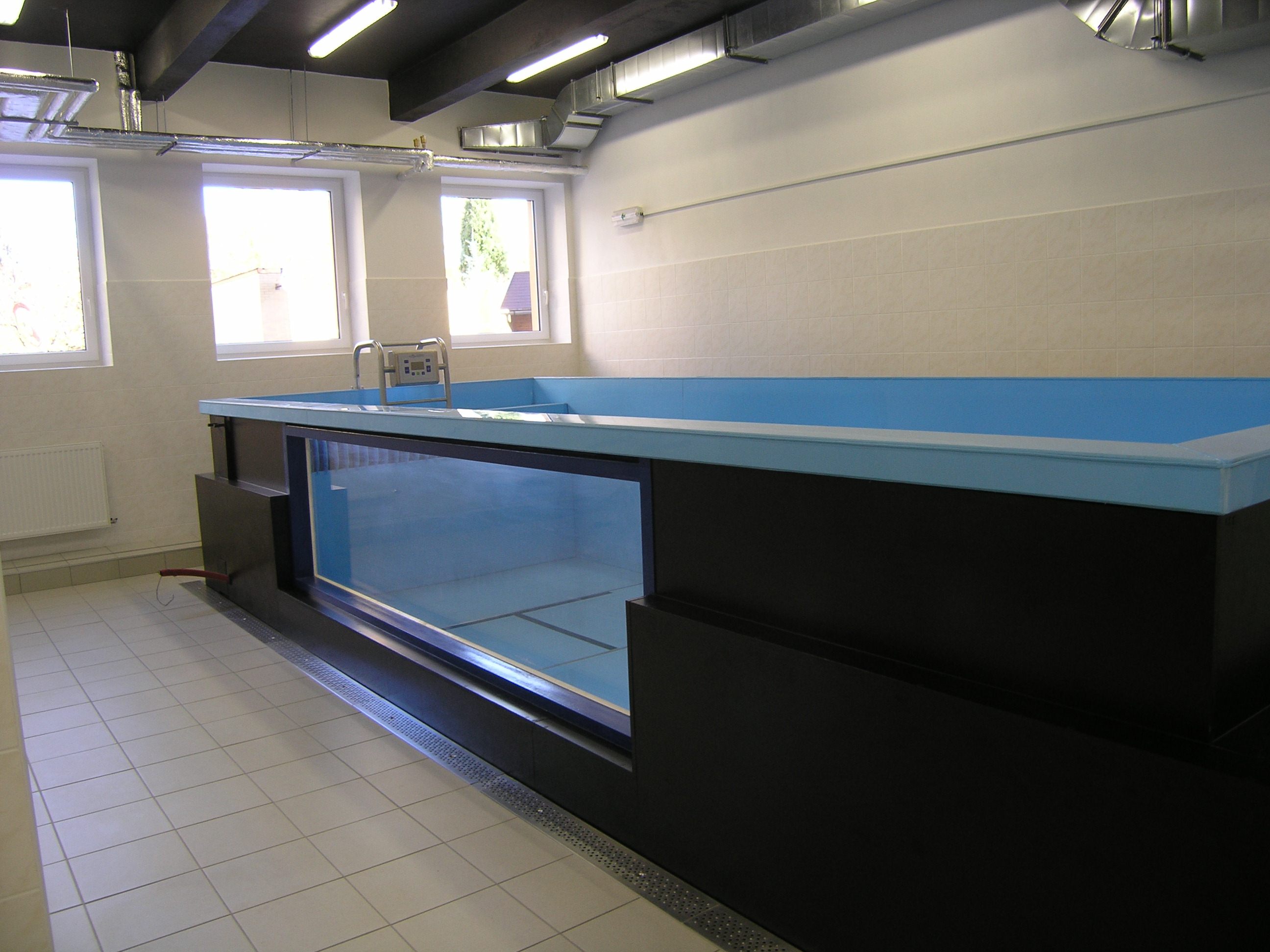

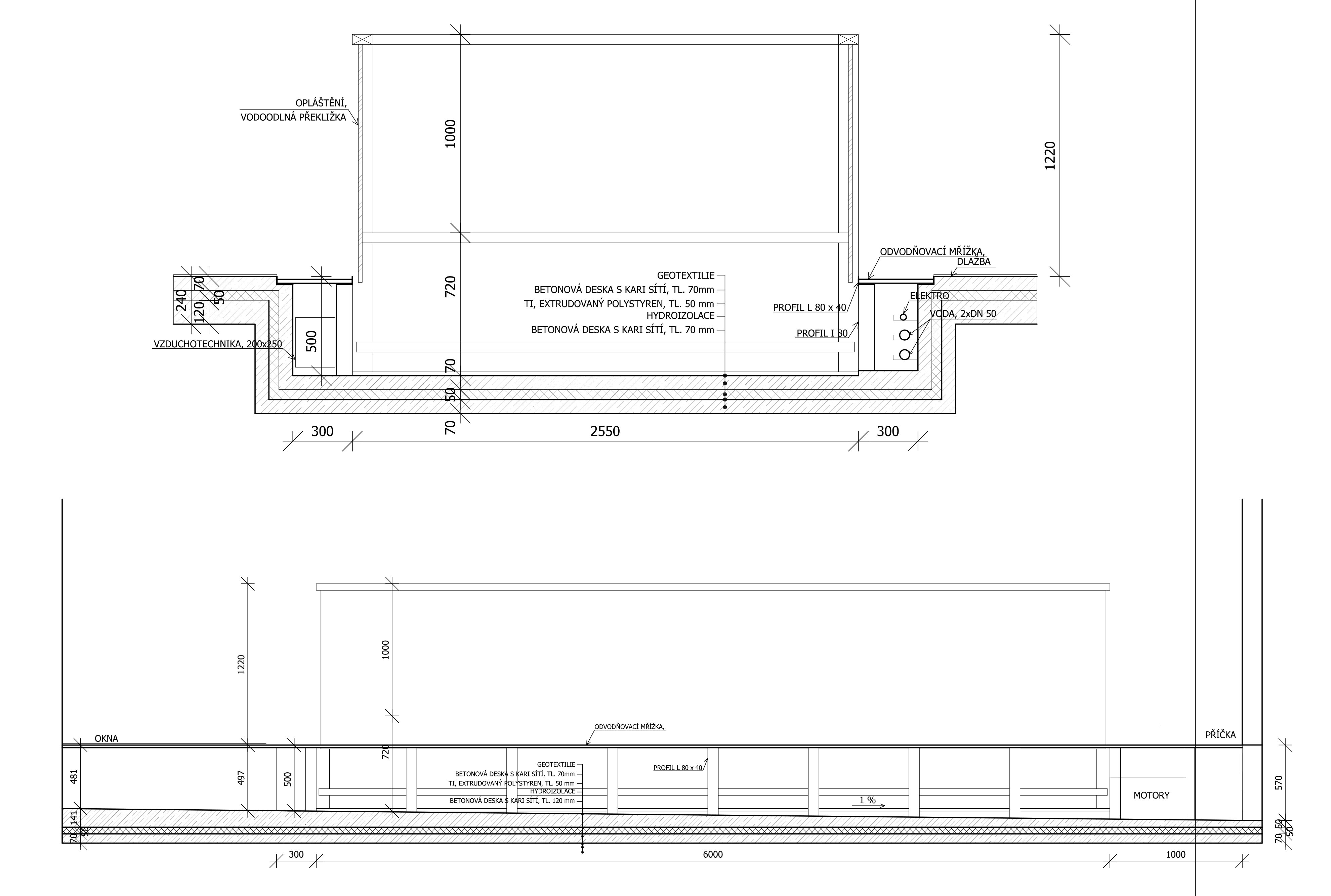

Laboratoř katedry plavání FTVS - studie, jednostupňový projekt

V rámci tohoto projektu byla řešena rekonstrukce a přestavba části přízemí v budově E objektu FTVS UK Praha, která sloužila pro technické provozy a údržbu areálu FTVS UK. Podle návrhu zde bylo navrženo nové umístění tréninkového bazénu sloužícího pro fyzioterapeutické, tréninkové a vědecké účely.

Předmětem projektu bylo najít vhodný prostor potřebný pro zajištění provozu laboratoře katedry plavání. A navrhnout nové dispoziční řešení vybraného prostoru, jeho vybavení potřebnými rozvody a vedením tak, aby provoz laboratoře vyhovoval potřebám objednatele, byl bezpečný a odpovídal podnímám stavebního zákona i předpisům vztahujícím se na provoz takového zařízení. Součástí stavby bylo i technologicky náročné přemístění bazénu na místo projektem určené.

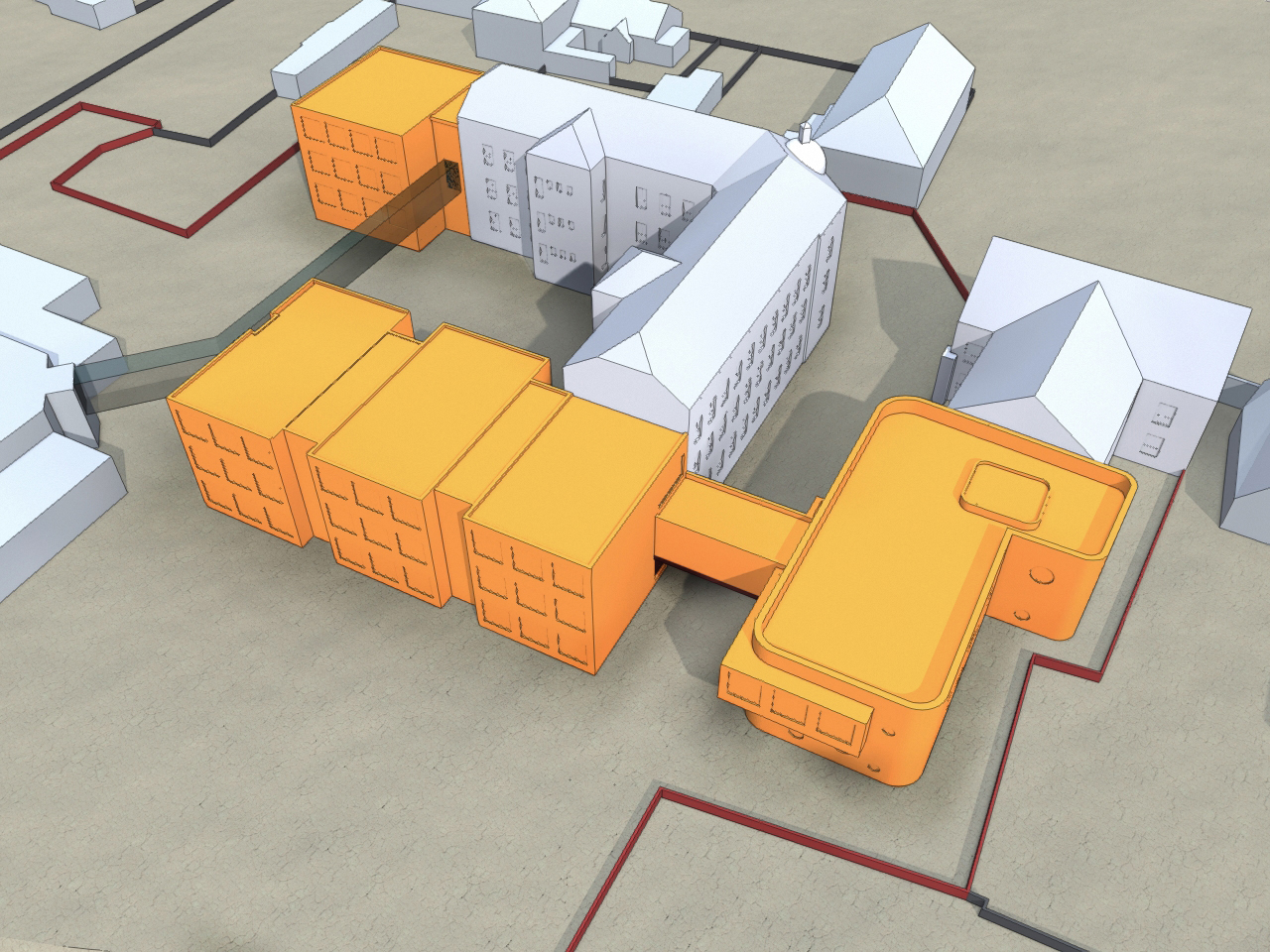

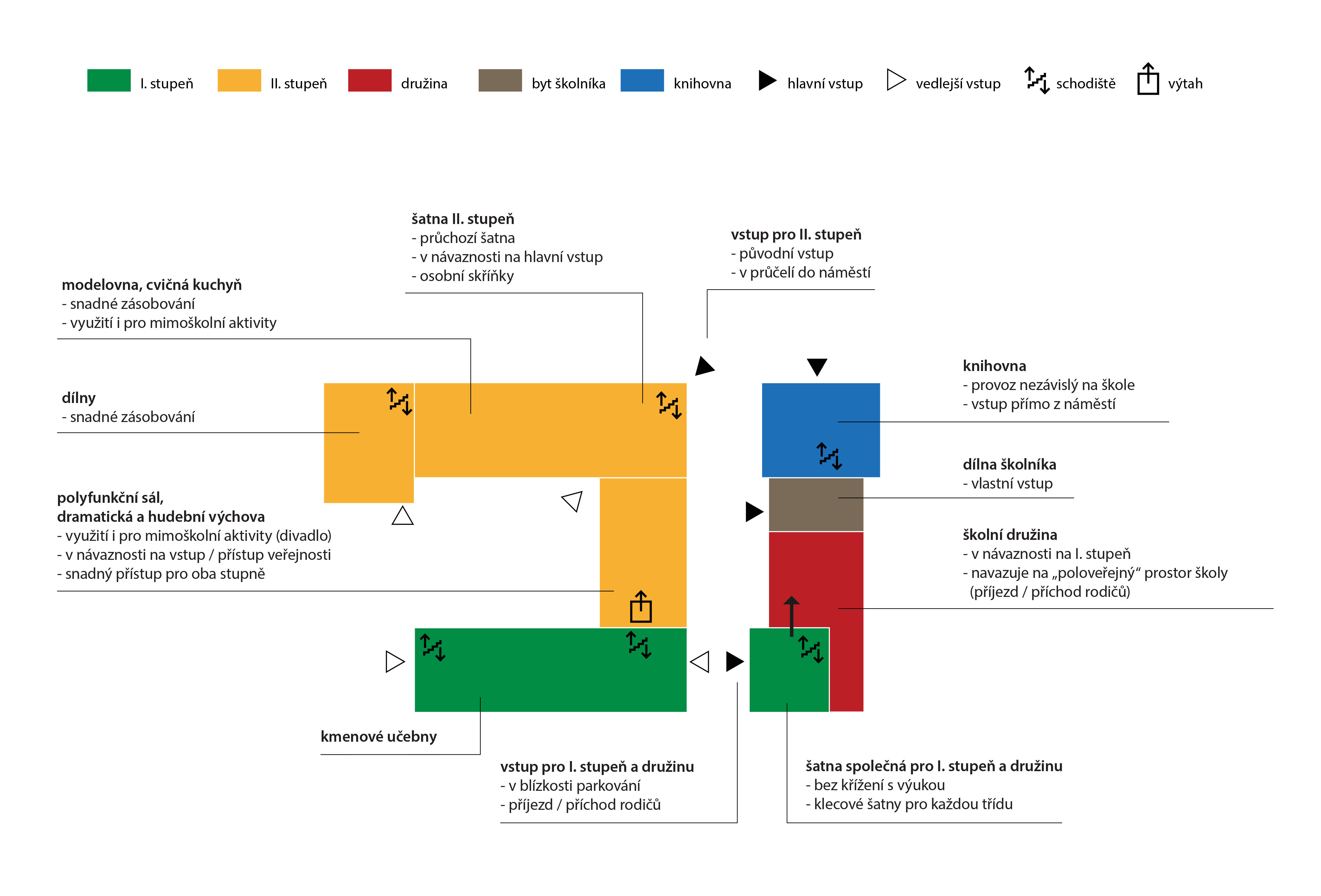

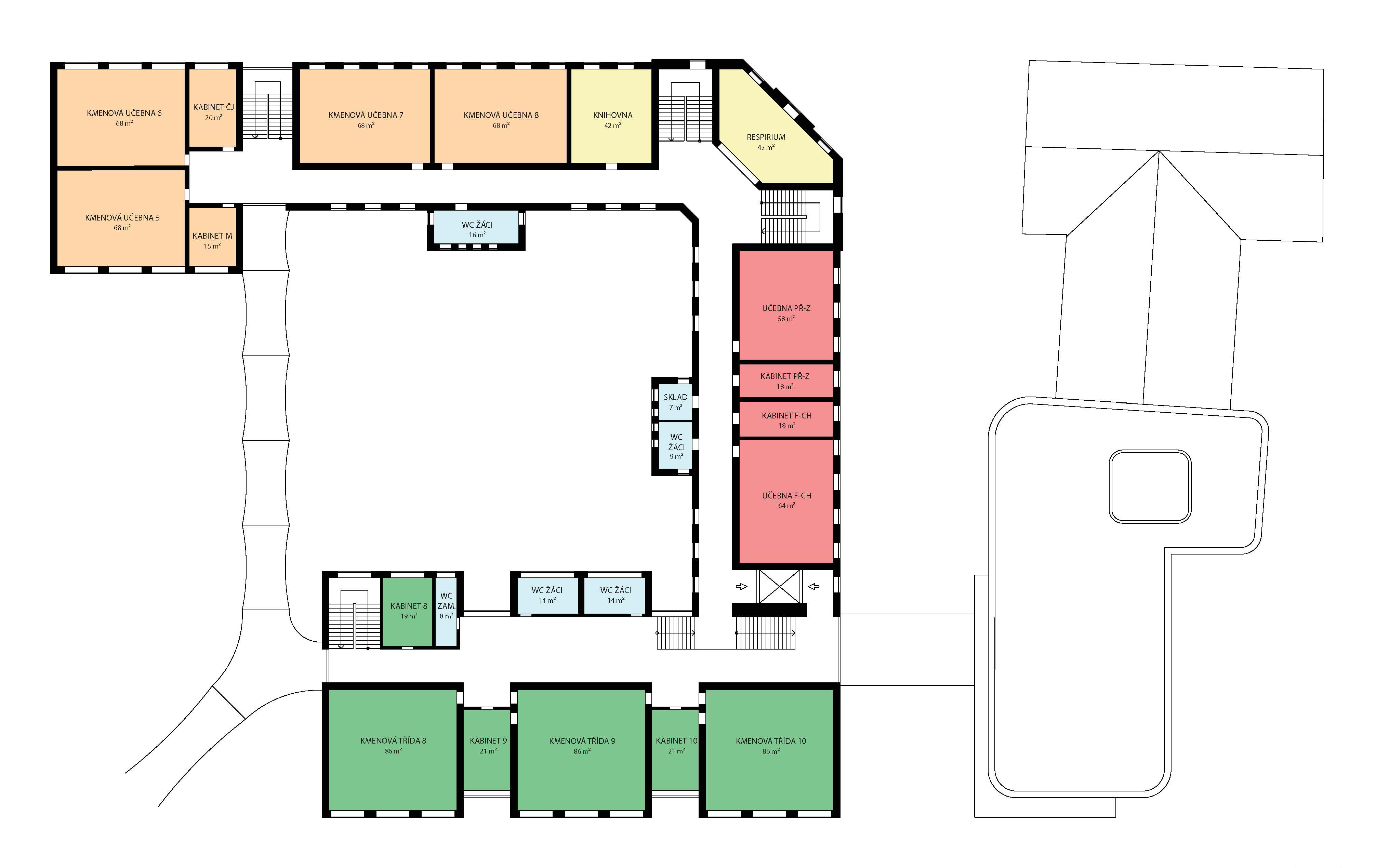

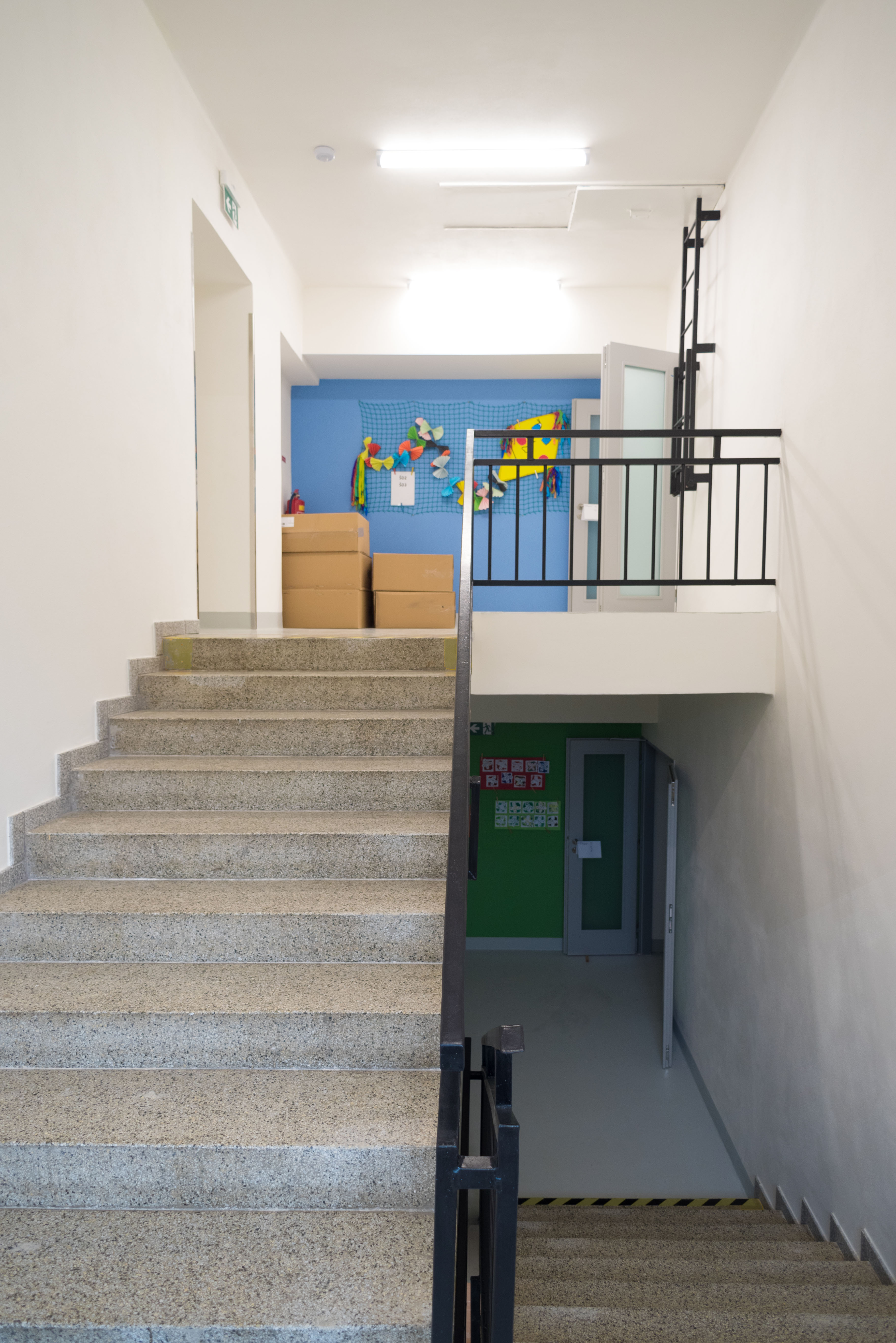

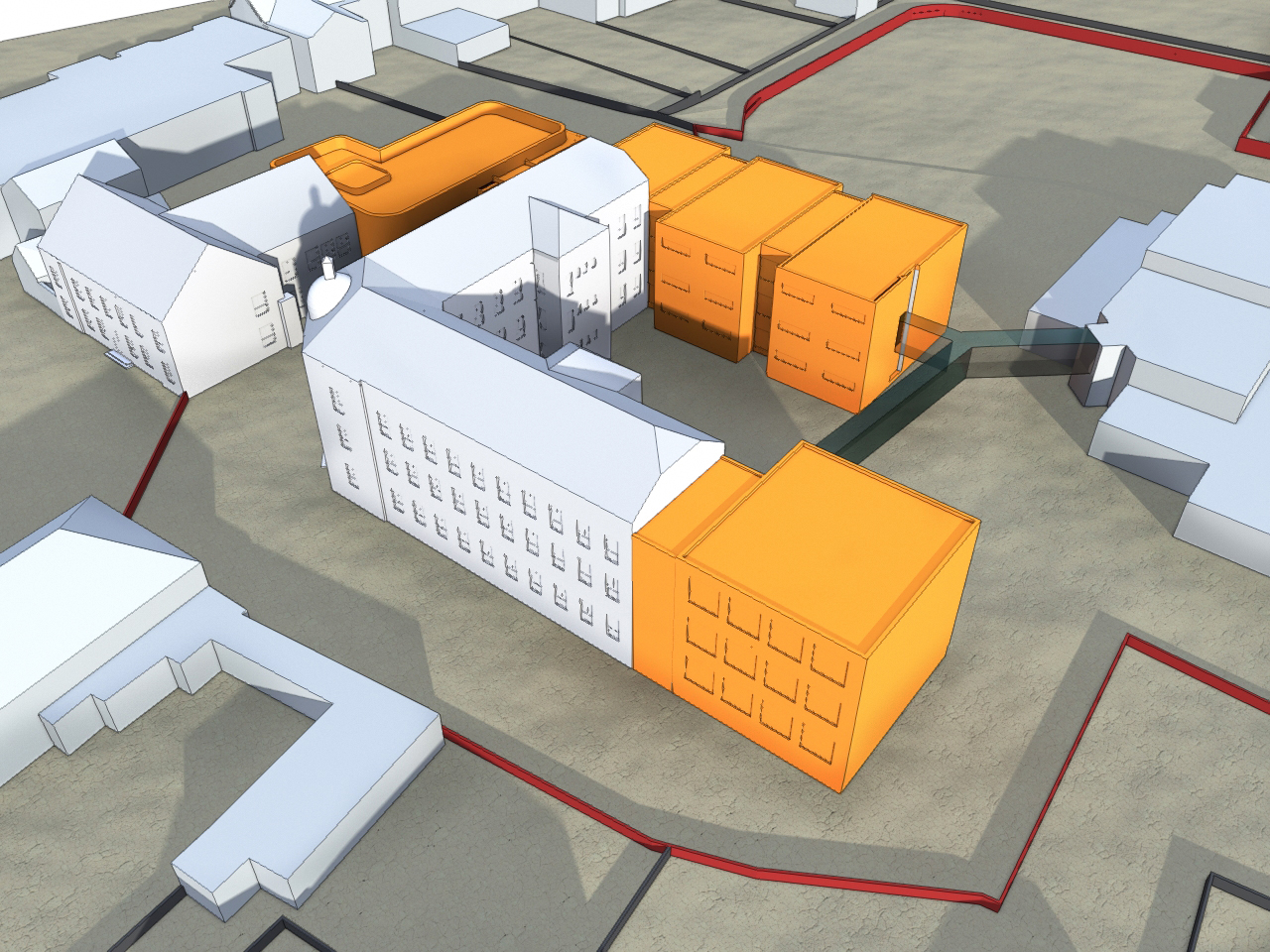

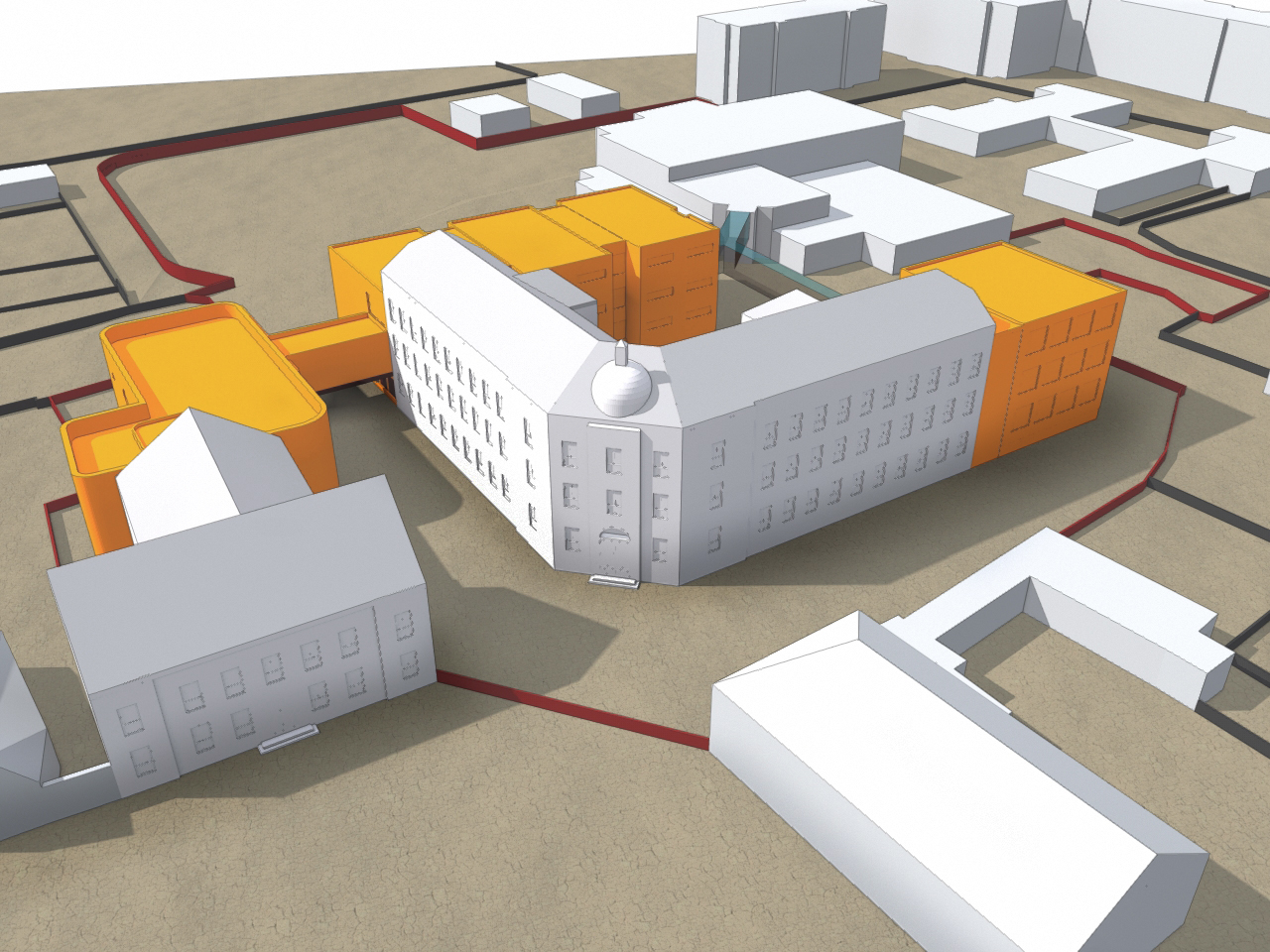

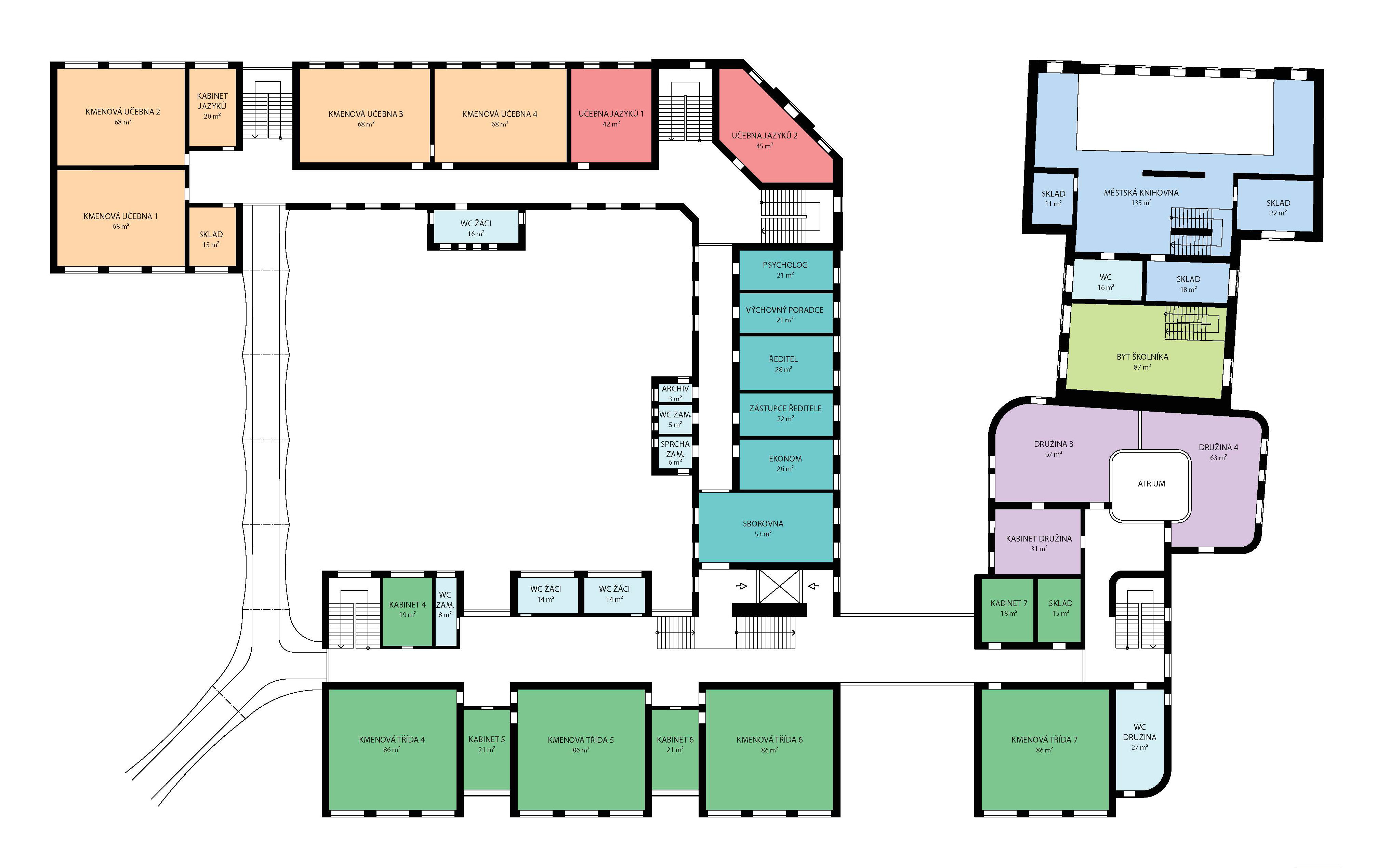

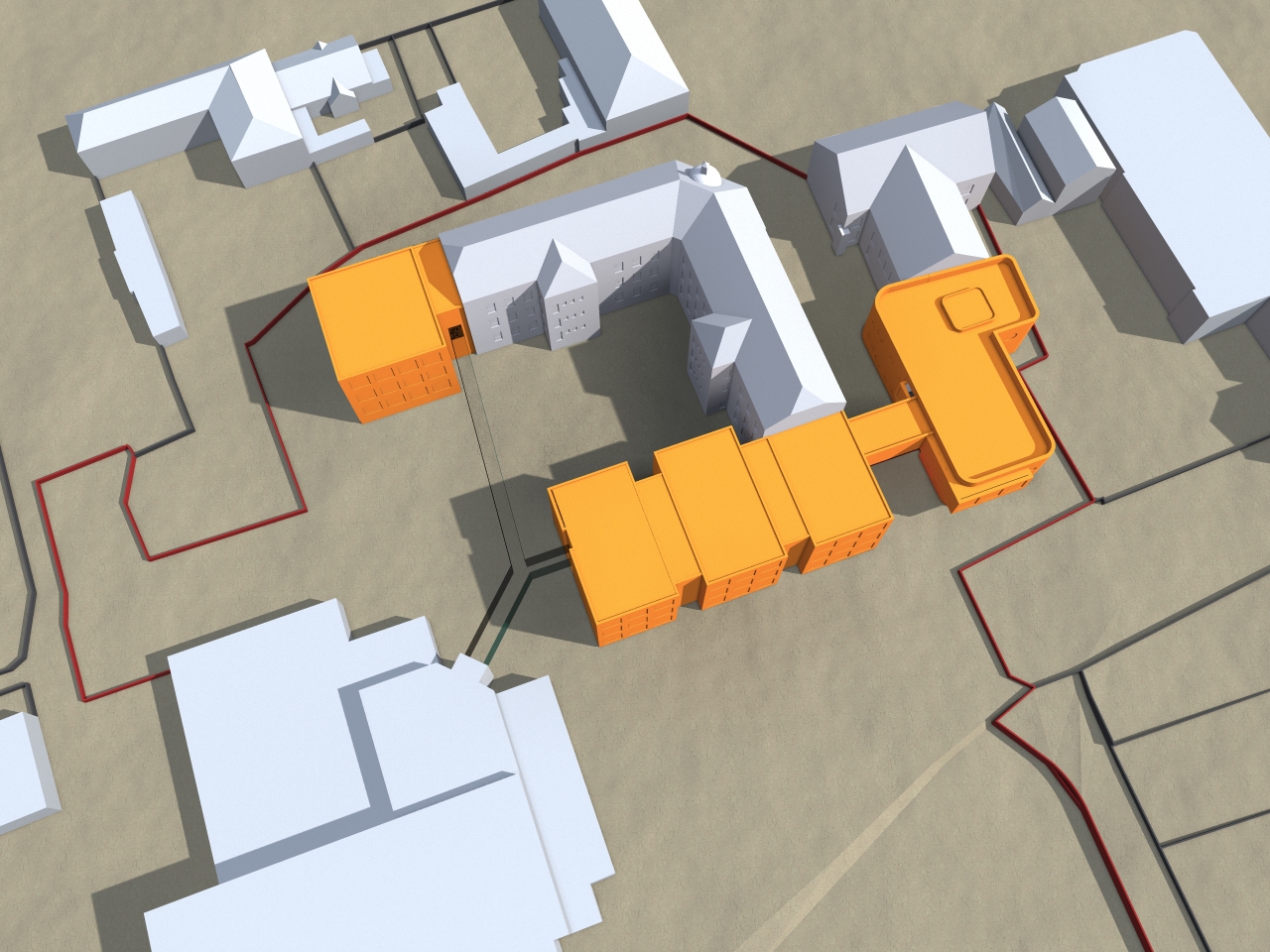

Koncepční studie přístavby a přestavby základní školy Lázně Bohdaneč

Cílem koncepční studie bylo nalézt vhodné řešení rekonstrukce a přístavby základní školy na Masarykově náměstí tak, aby kapacitně vyhovovalo umístění obou stupňů základní školy s potřebným zázemím. Současně je v rámci koncepce řešena rekonstrukce objektu Malé školy za účelem umístění městské knihovny a prostor pro mimoškolní zájmovou činnost dětí, mládeže a veřejnosti.

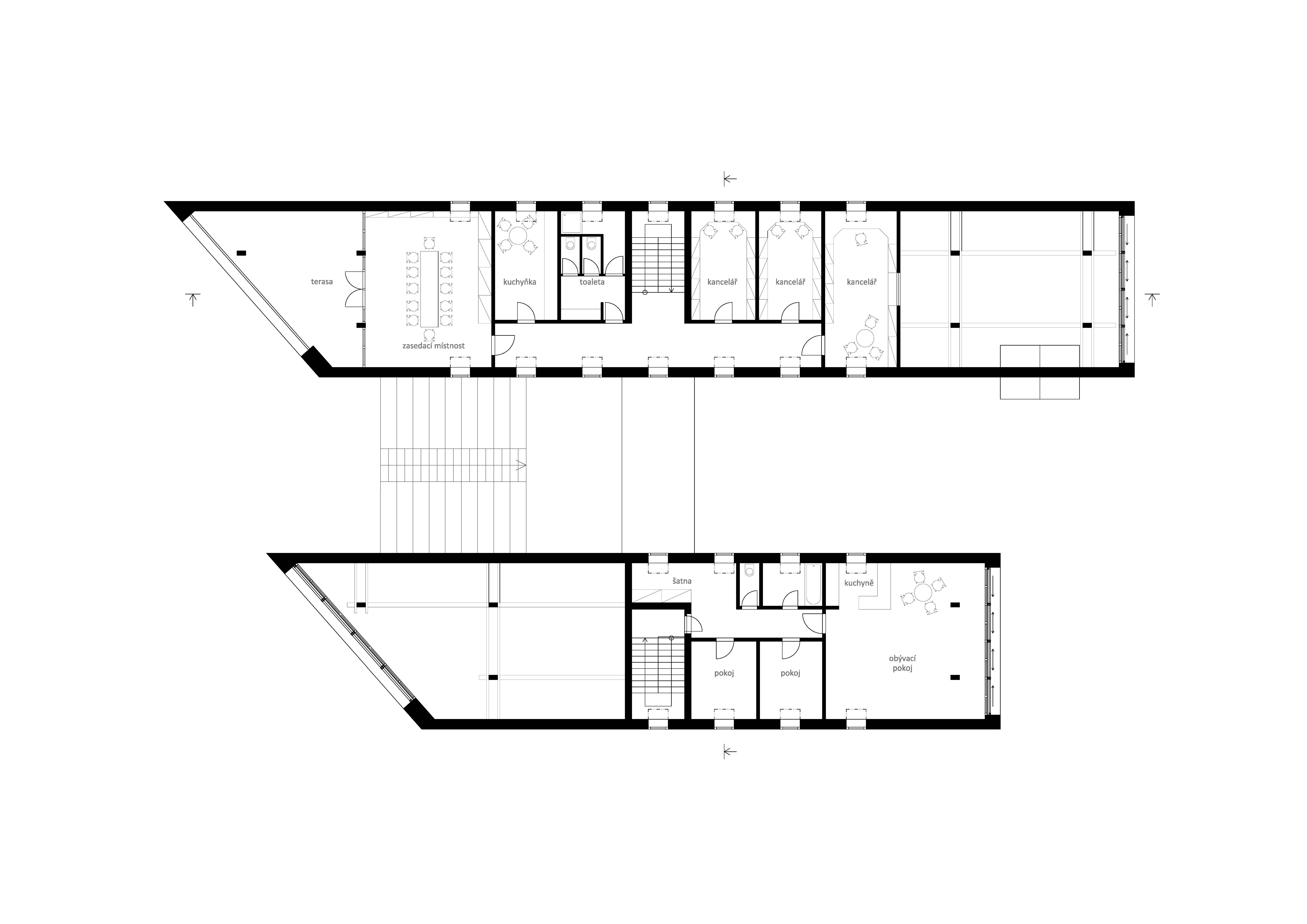

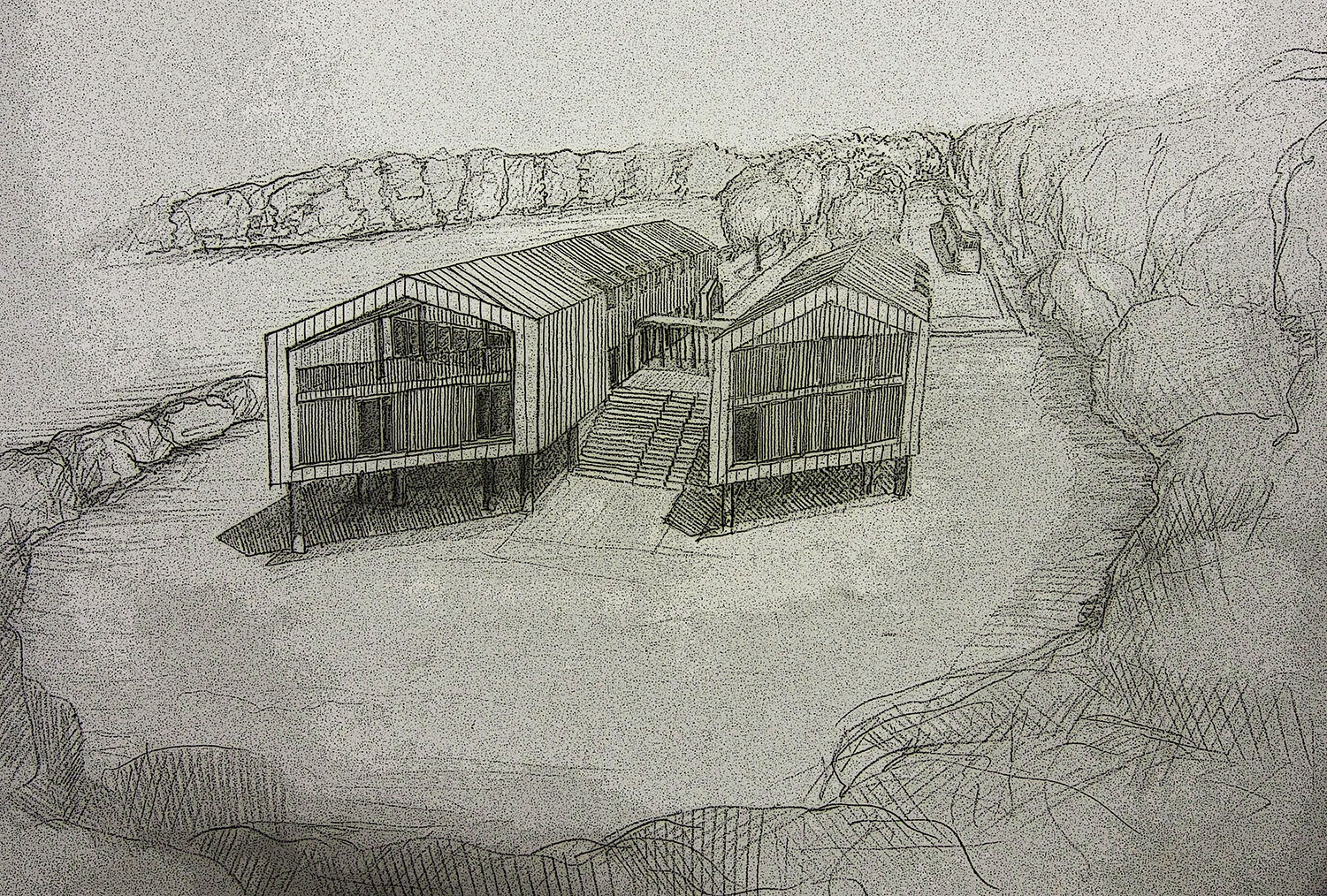

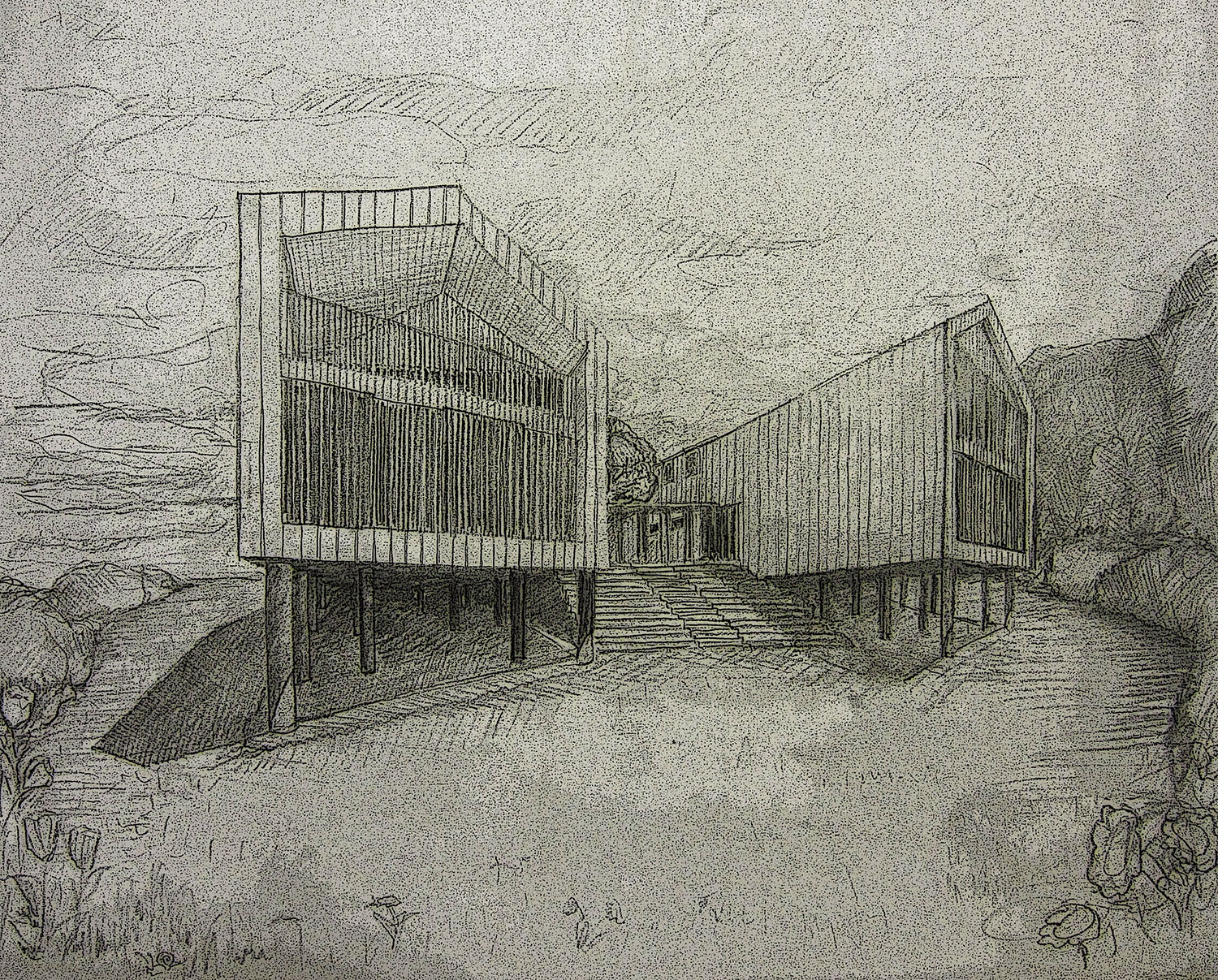

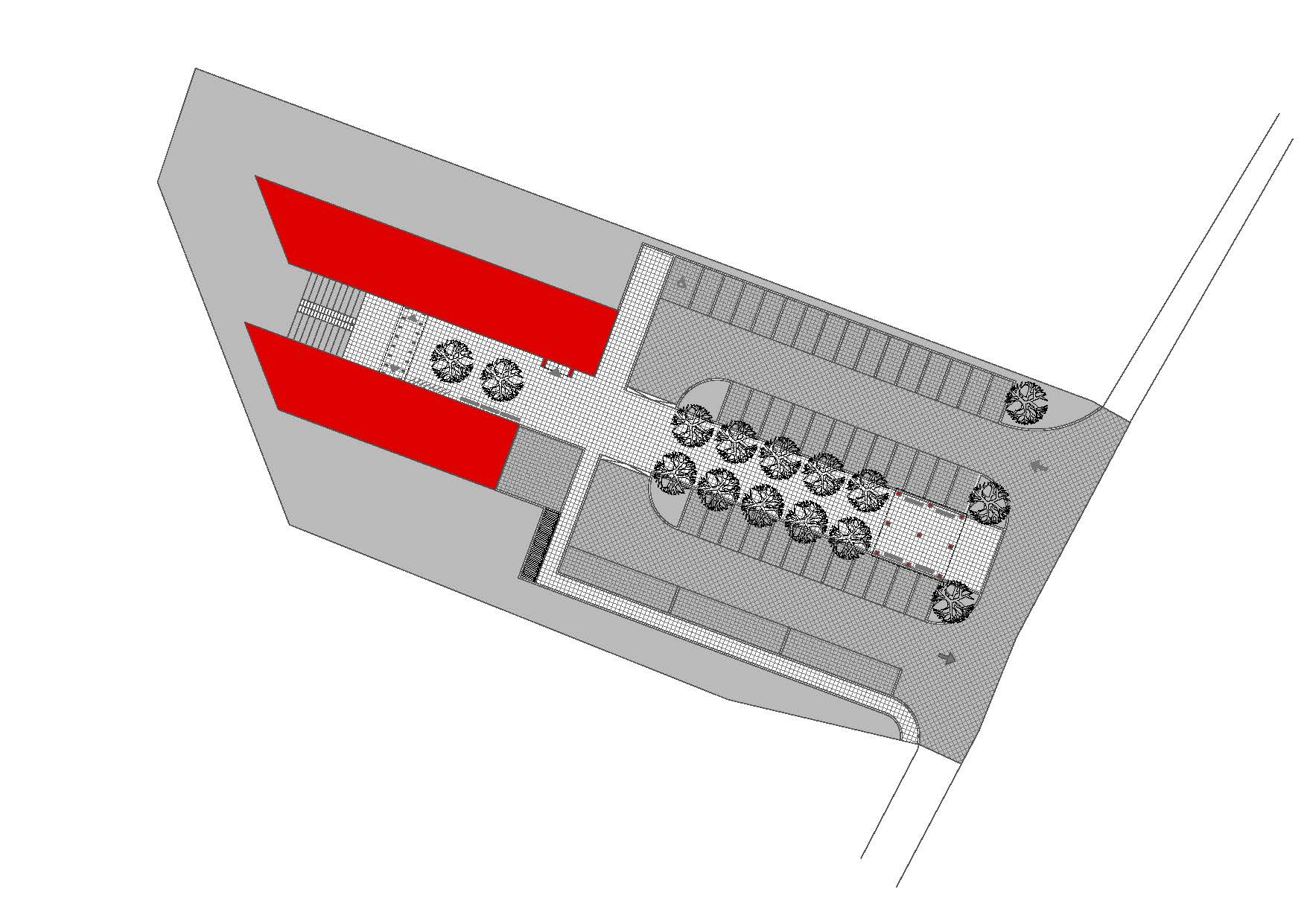

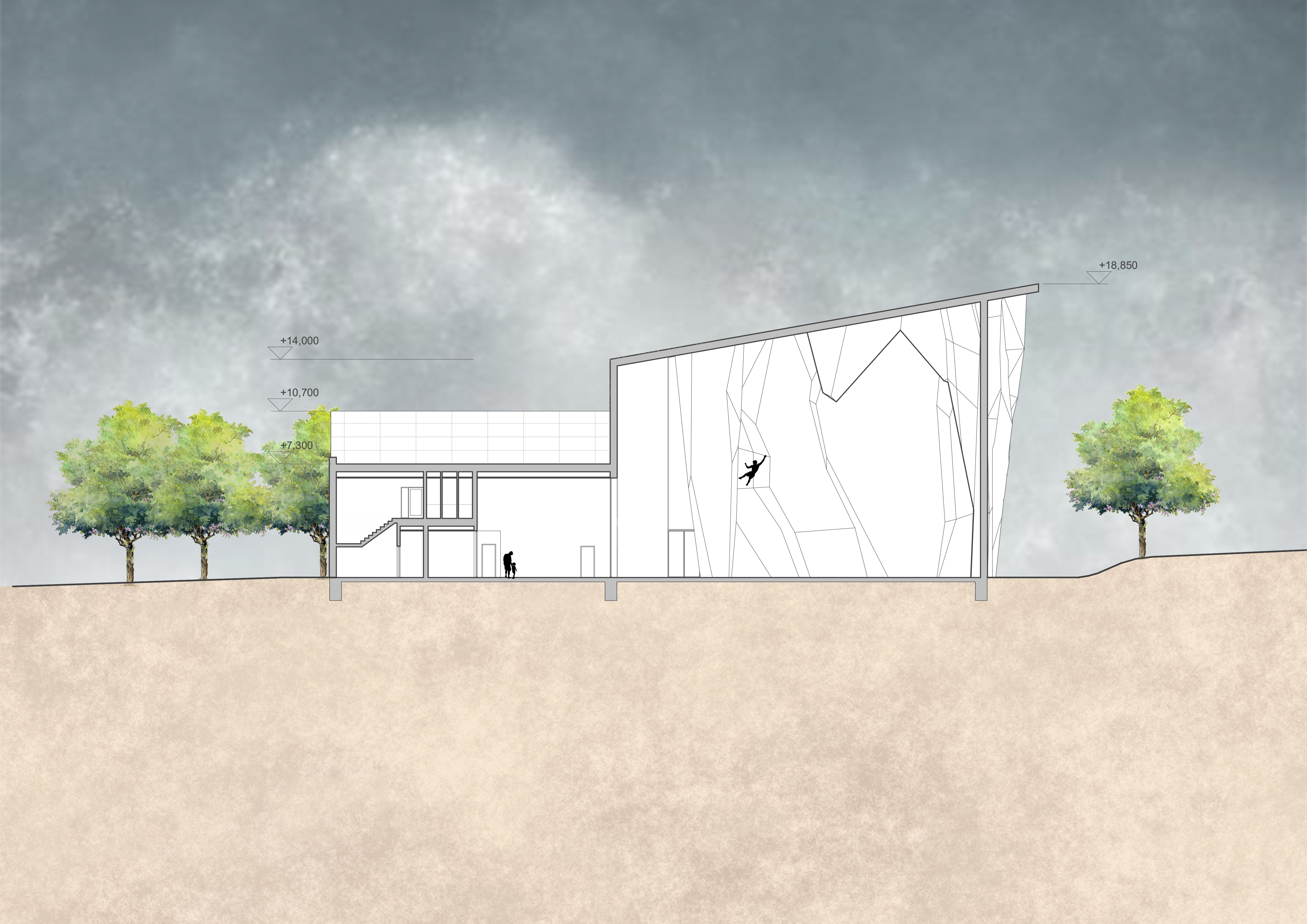

Vzdělávací a návštěvnické centrum Podhůra - soutěž

Hmotové řešení objektu vychází především z výrazné exponovanosti pozemku ve směru pohledu od města Chrudim a jeho kompaktní podélná hmota vytváří na výrazné zelené kulise lesů Železných hor novou pohledovou linku. Výrazné seseknutí západní části objektů reflektuje tvar pozemku a blížící se hranici lesa.

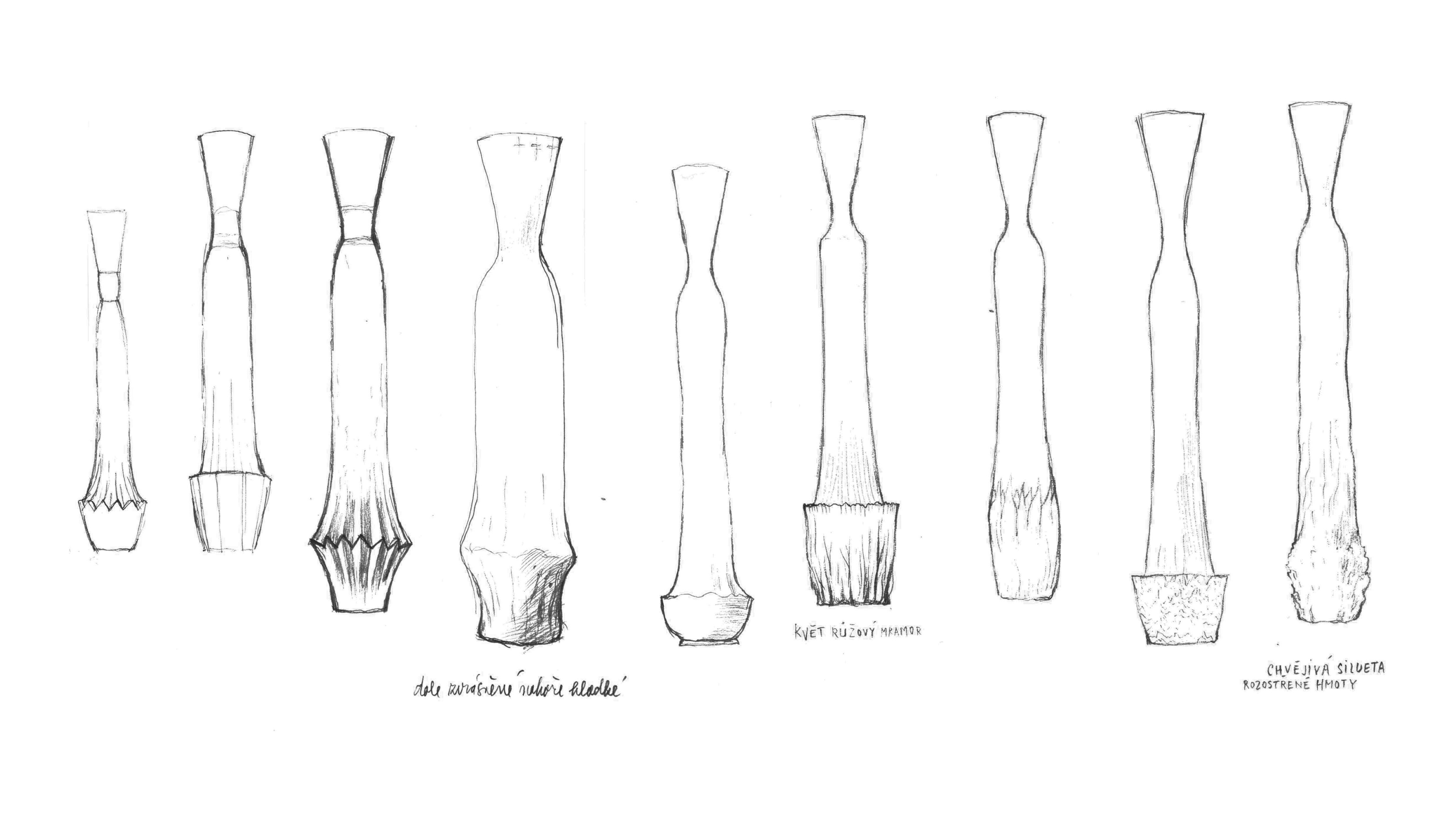

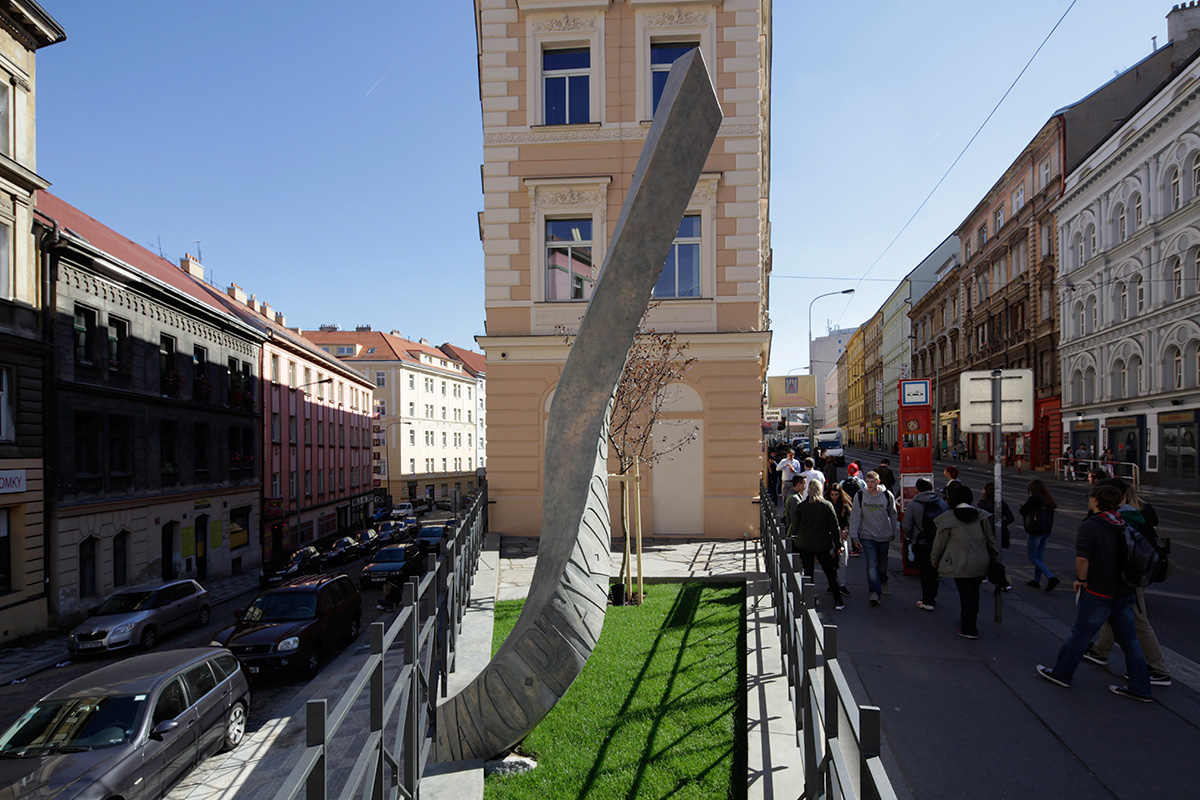

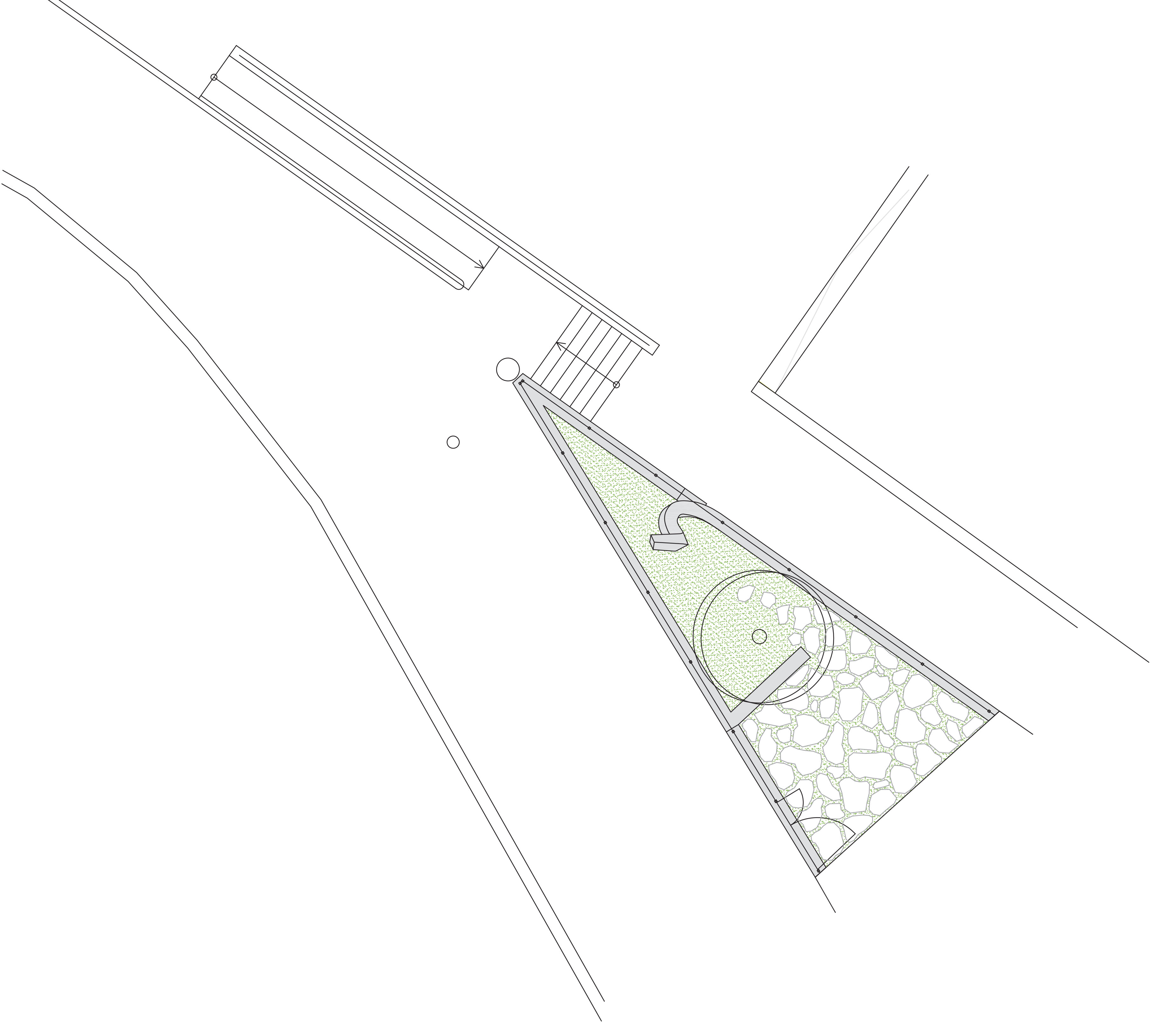

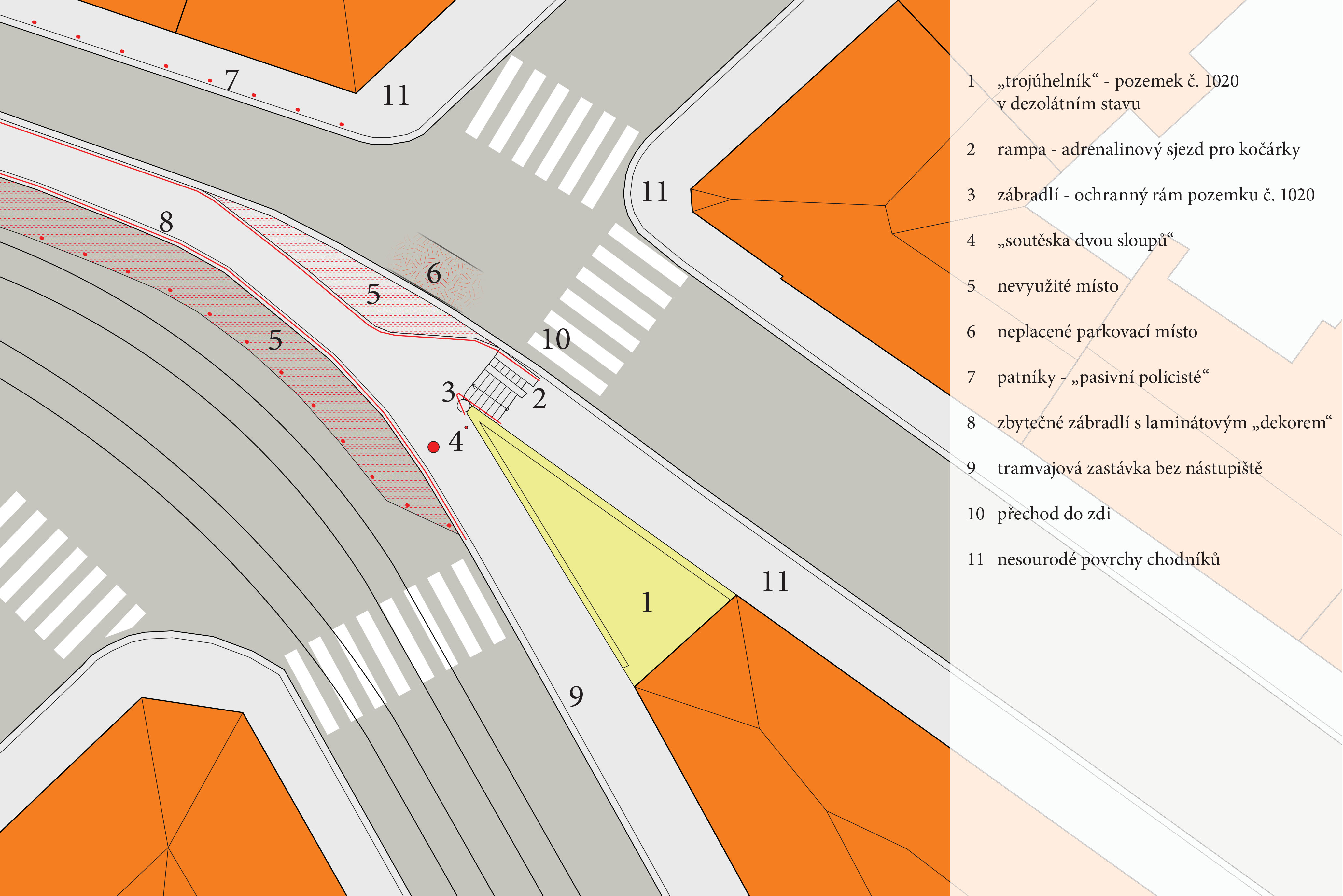

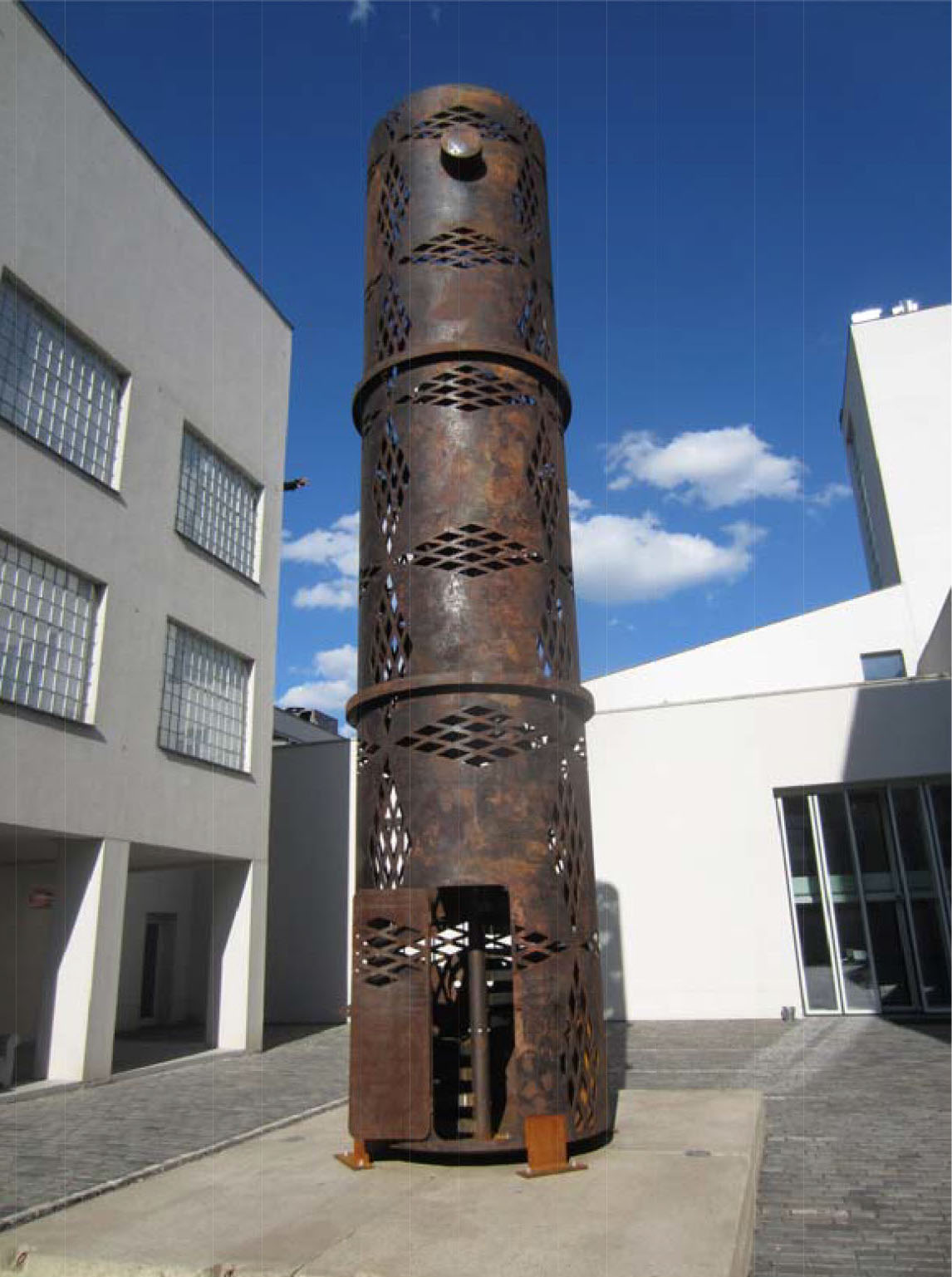

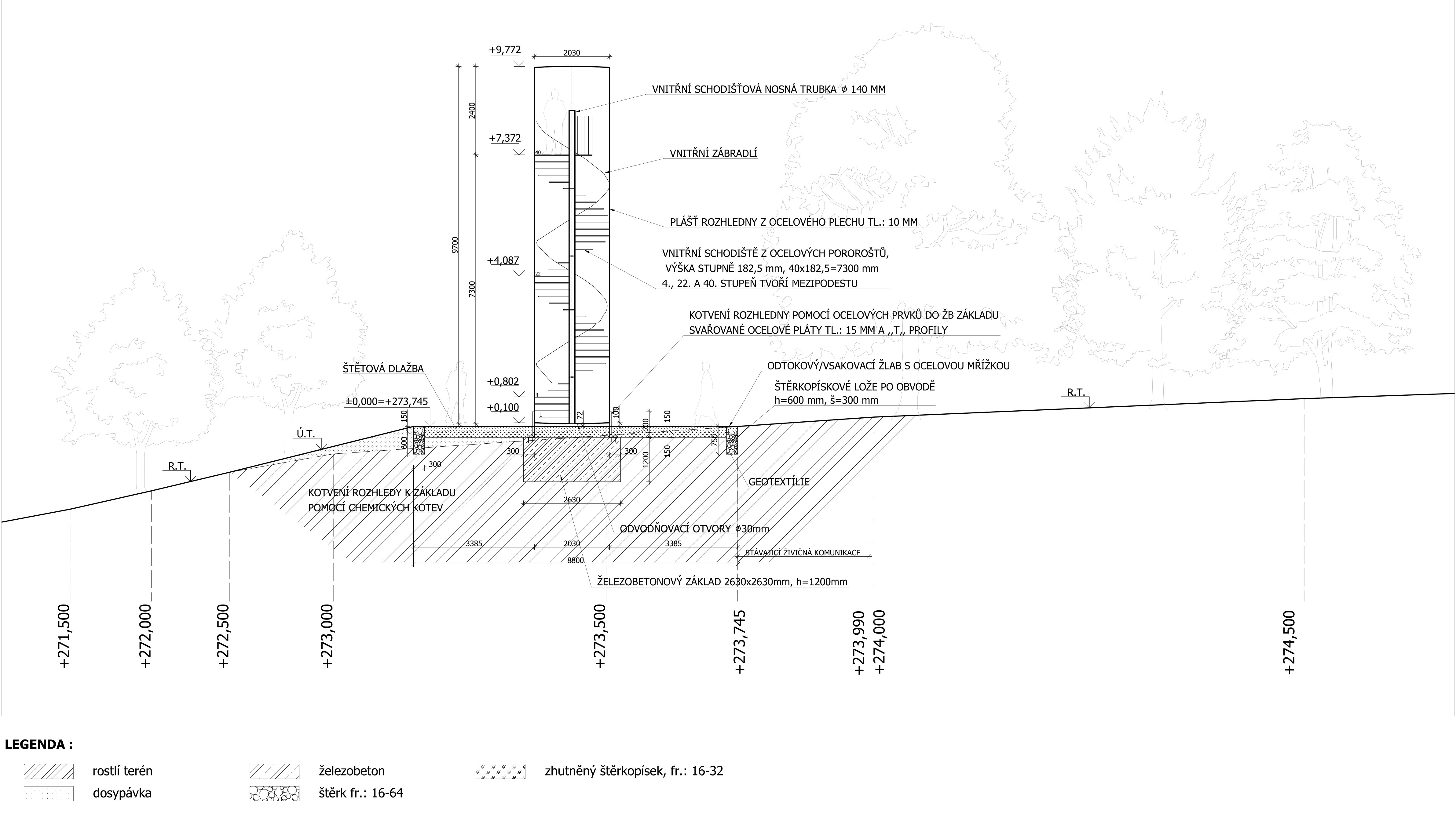

Rozhledna Čestmíra Sušky na Parukářce - studie

Rozhledna od akademického sochaře Čestmíra Sušky, která měla původně stát na vrchu Parukářkana Žižkově (viz obrázky k projektu), ale nakonec byla v září 2014 umístěna v Pražské zoologické zahradě. Rozhledna je zde umístěna trvale, ale výstup nahoru je možný jen v letní sezoně.

Nástavba věžičky ve štítu domu, Žižkov, Praha 3 - studie, DSP

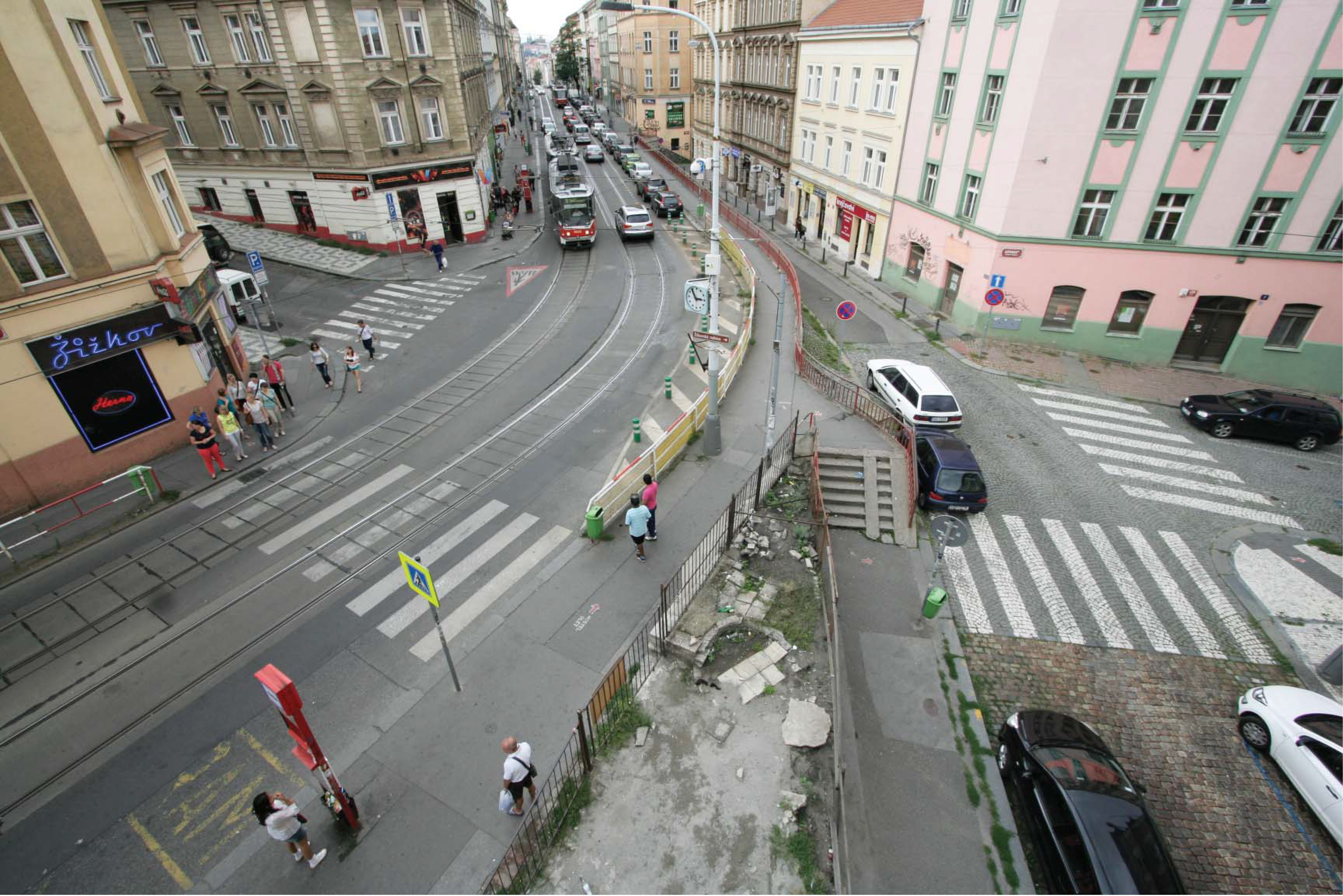

Studie řešila návrh nástavby věžičky ve štítu rohového bytového domu č. p. 911, který stojí na křižovatce ulic Táboritská, Chelčického, Lipanská a Seifertova na Žižkově. Do morfologicky dramatického urbanizovaného terénu zde ústí v podstatě šest samostatných uličních prostorů. Navíc se zde klasicky nestřetávají v jedné výškové rovině, ale dochází zde k dvojitému křížení vždy tří uličních prostorů navzájem výškově oddělených. Spojení mezi úrovněmi zajišťují schody pro pěší.

Jedná se o dům lichoběžníkového půdorysu tzv. typ"žehlička", který je navíc vklíněn mezi rozdílné výškové úrovně ulic. Parter objektu je pásově bosován a oddělen od zbývajících podlaží jednoduchým páskem. Nároží je zkosené a dvouosé, zvýrazněné rizalitem, po hranách bosáží. Krajní okenní osy jsou také zvýrazněny rizalitem. Řešený objekt je v tomto specifickém uličním prostoru ve výjimečné a dominantní poloze. Zvýraznění nároží věžičkou, které je již akcentováno rizalitem, se zde jeví jako dobré řešení.

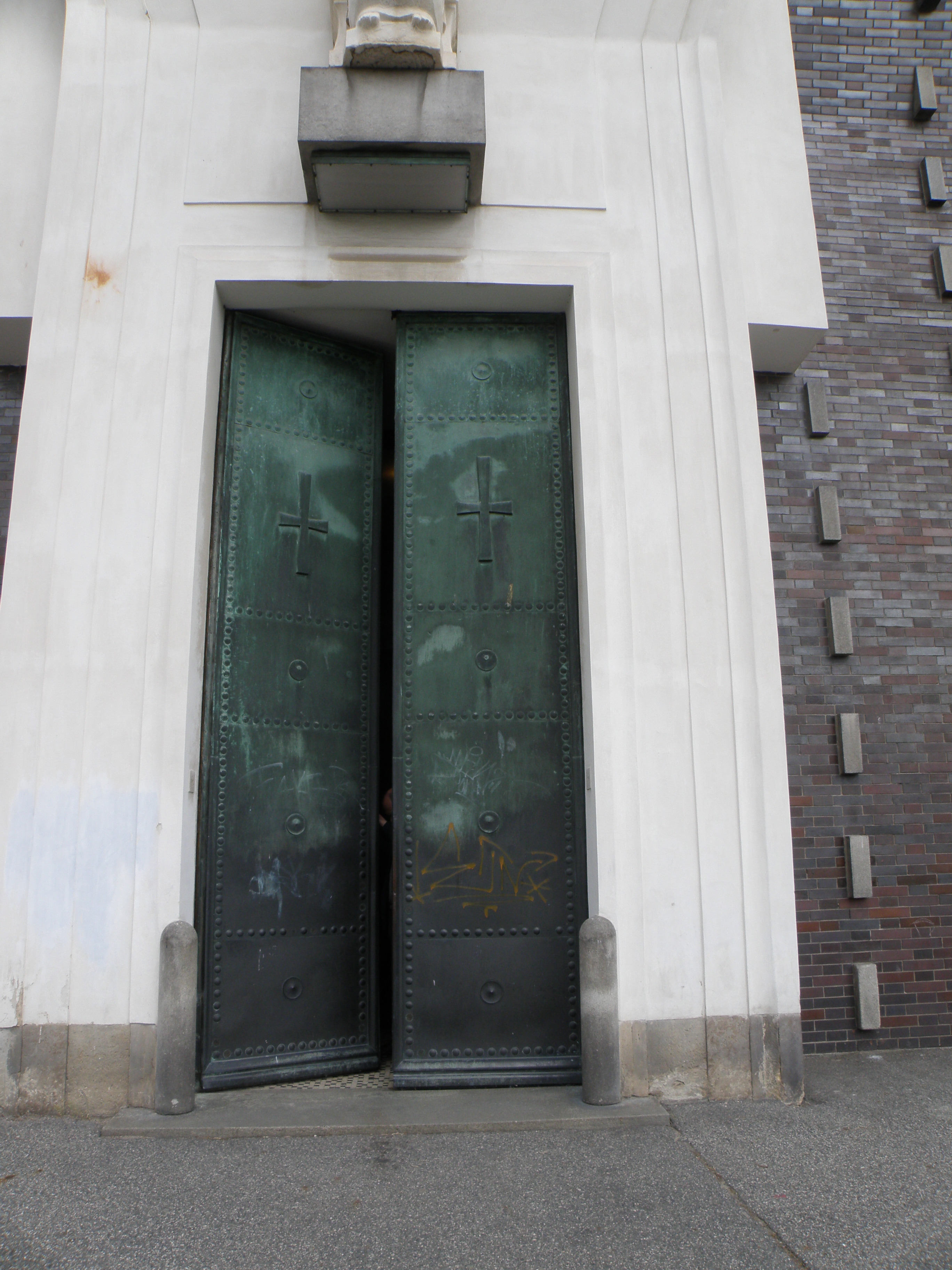

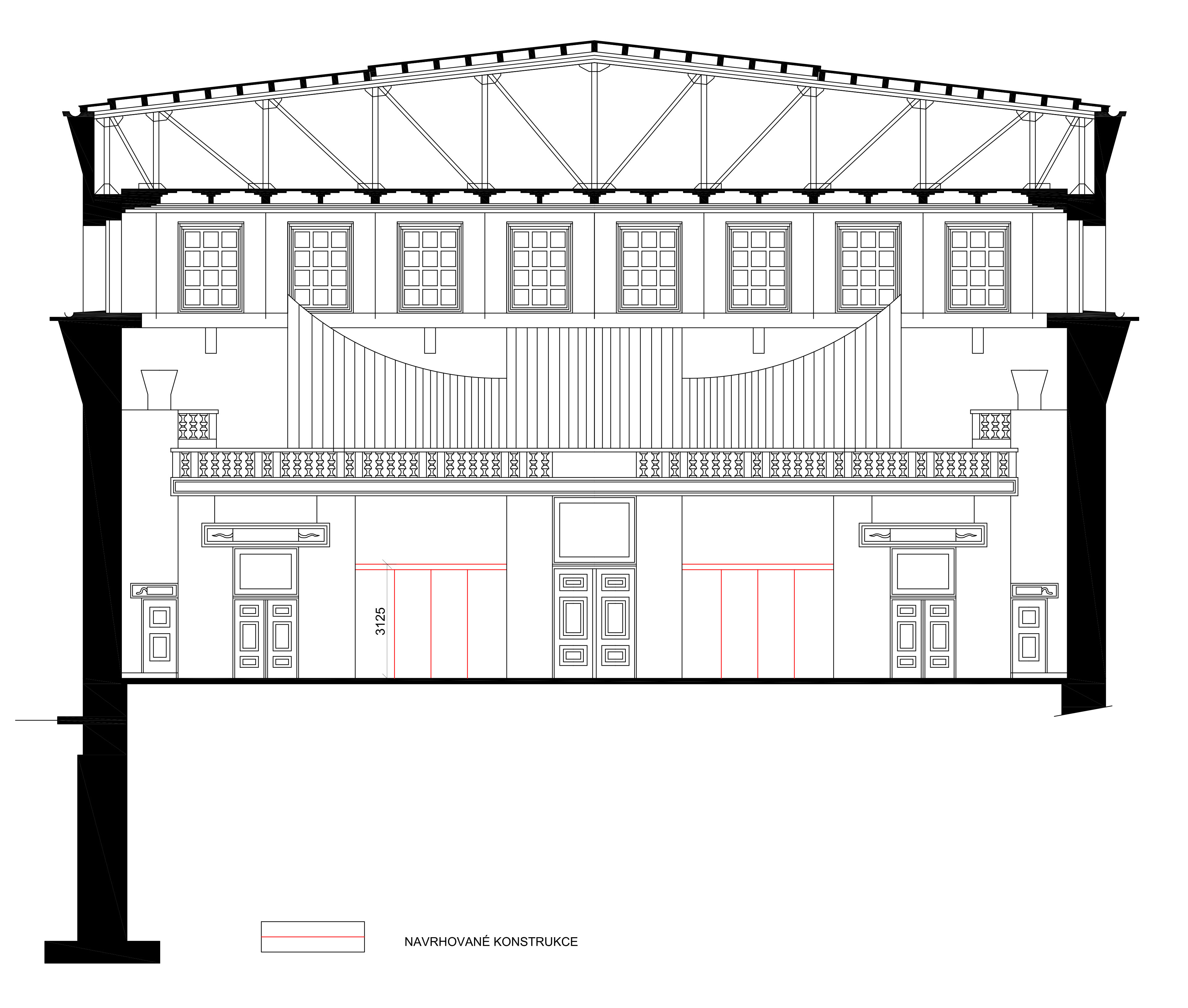

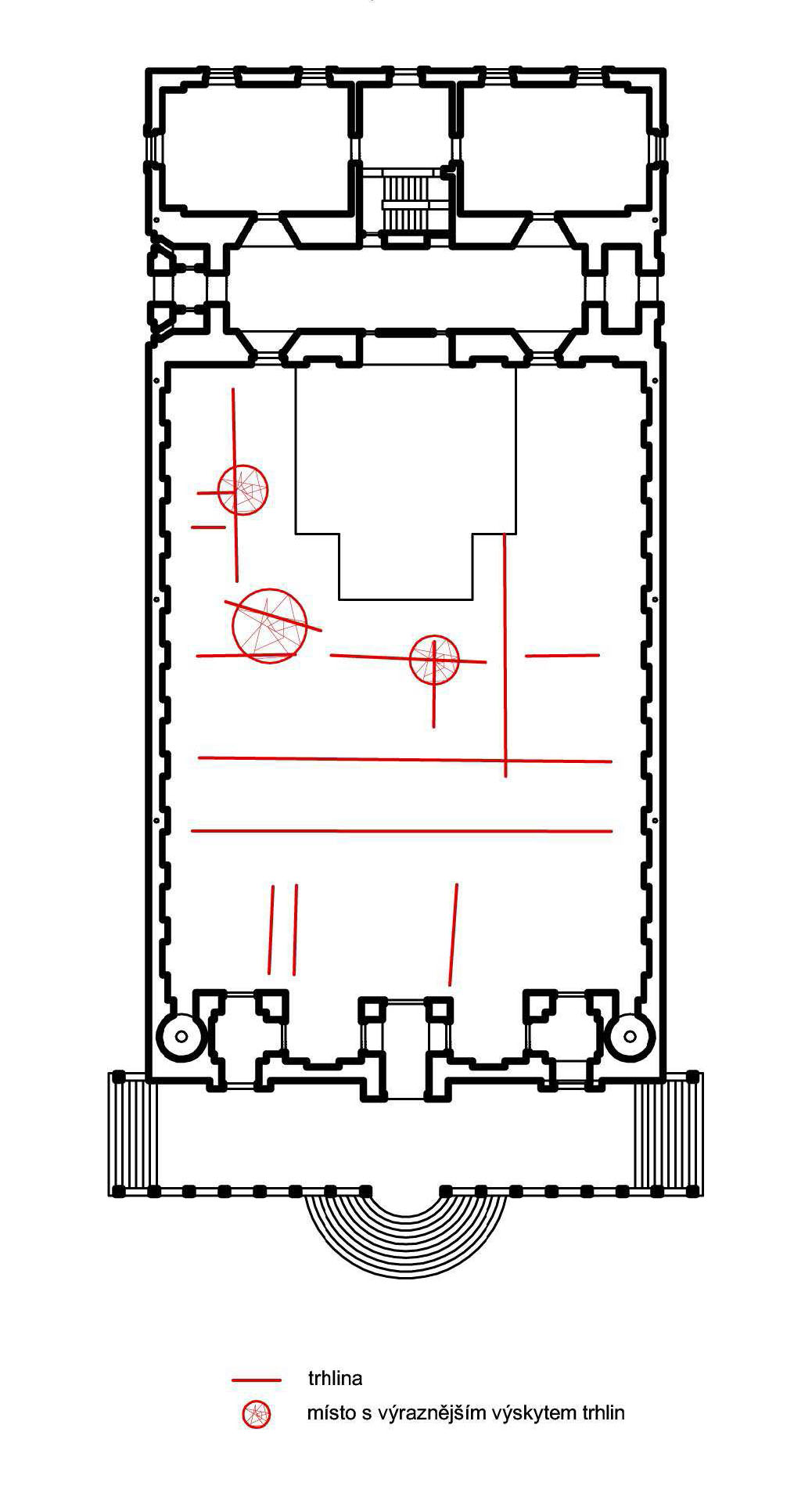

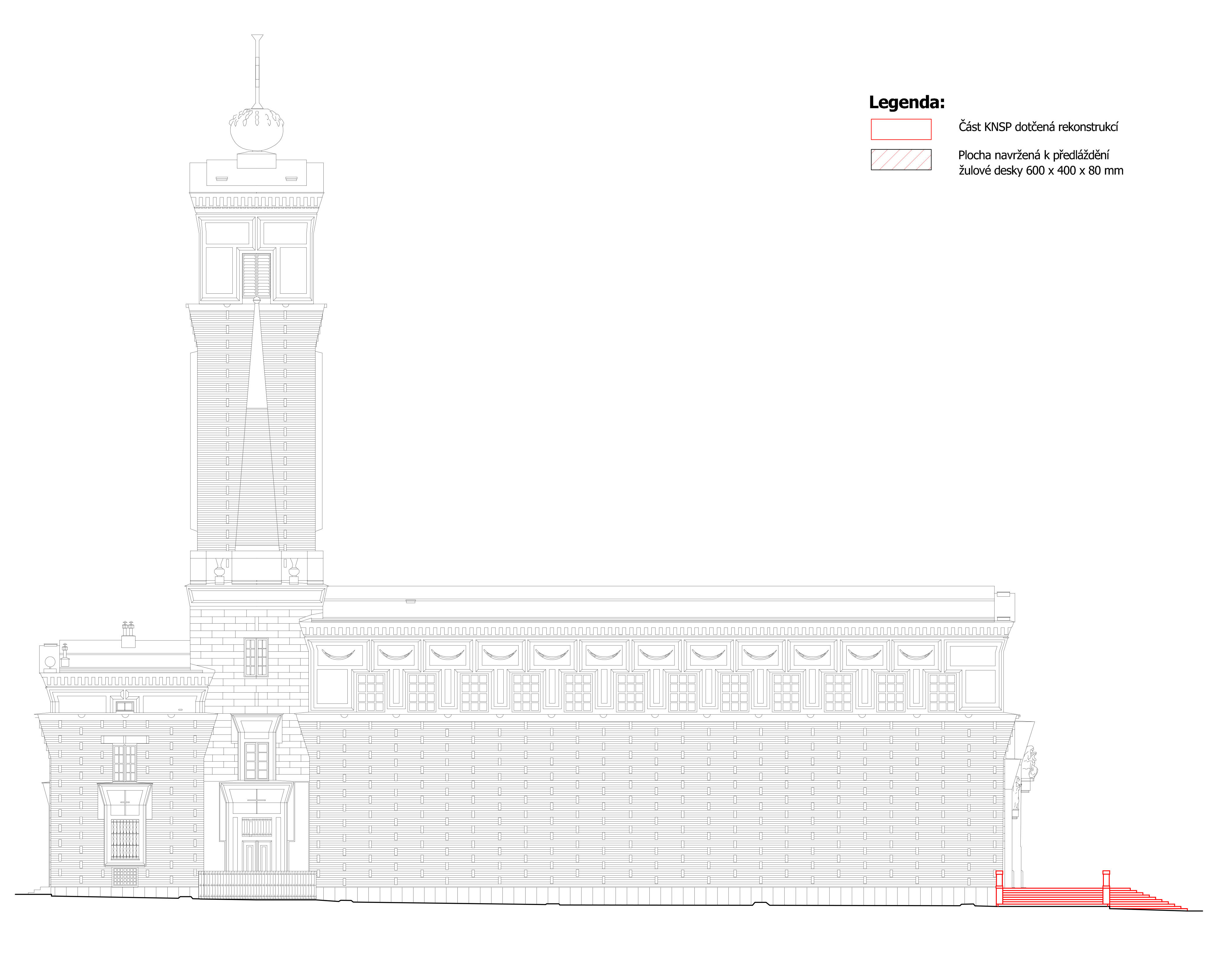

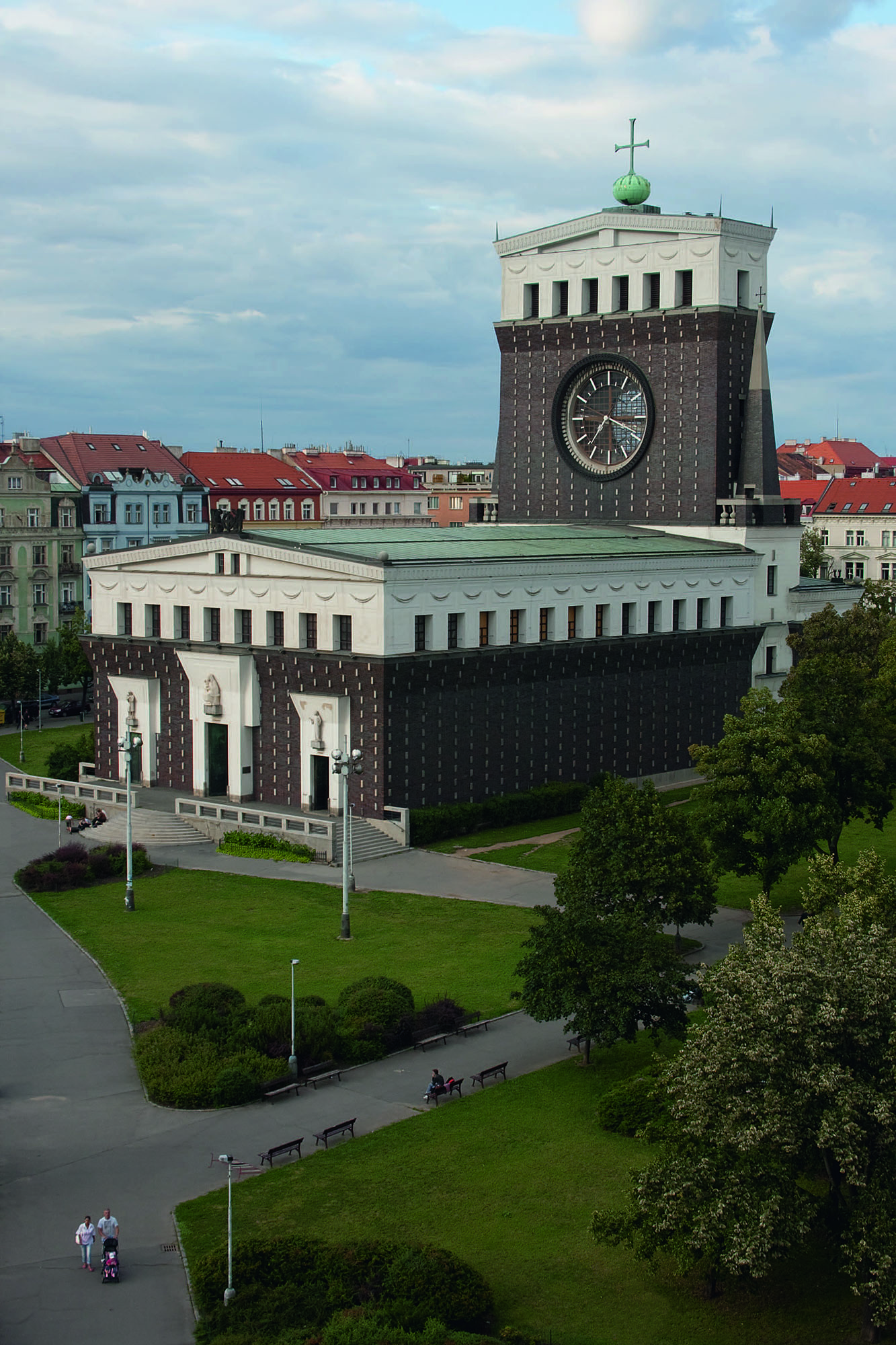

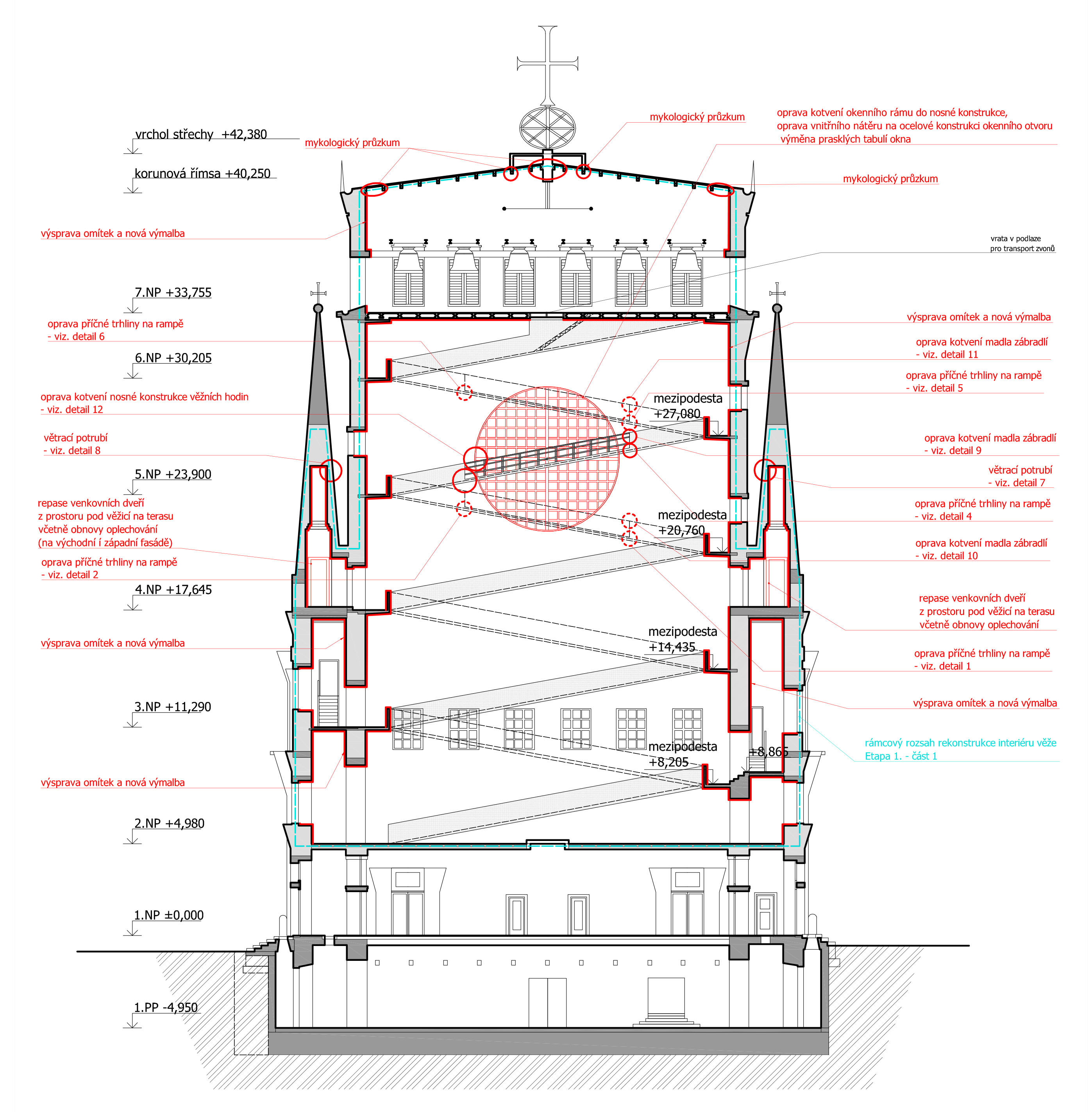

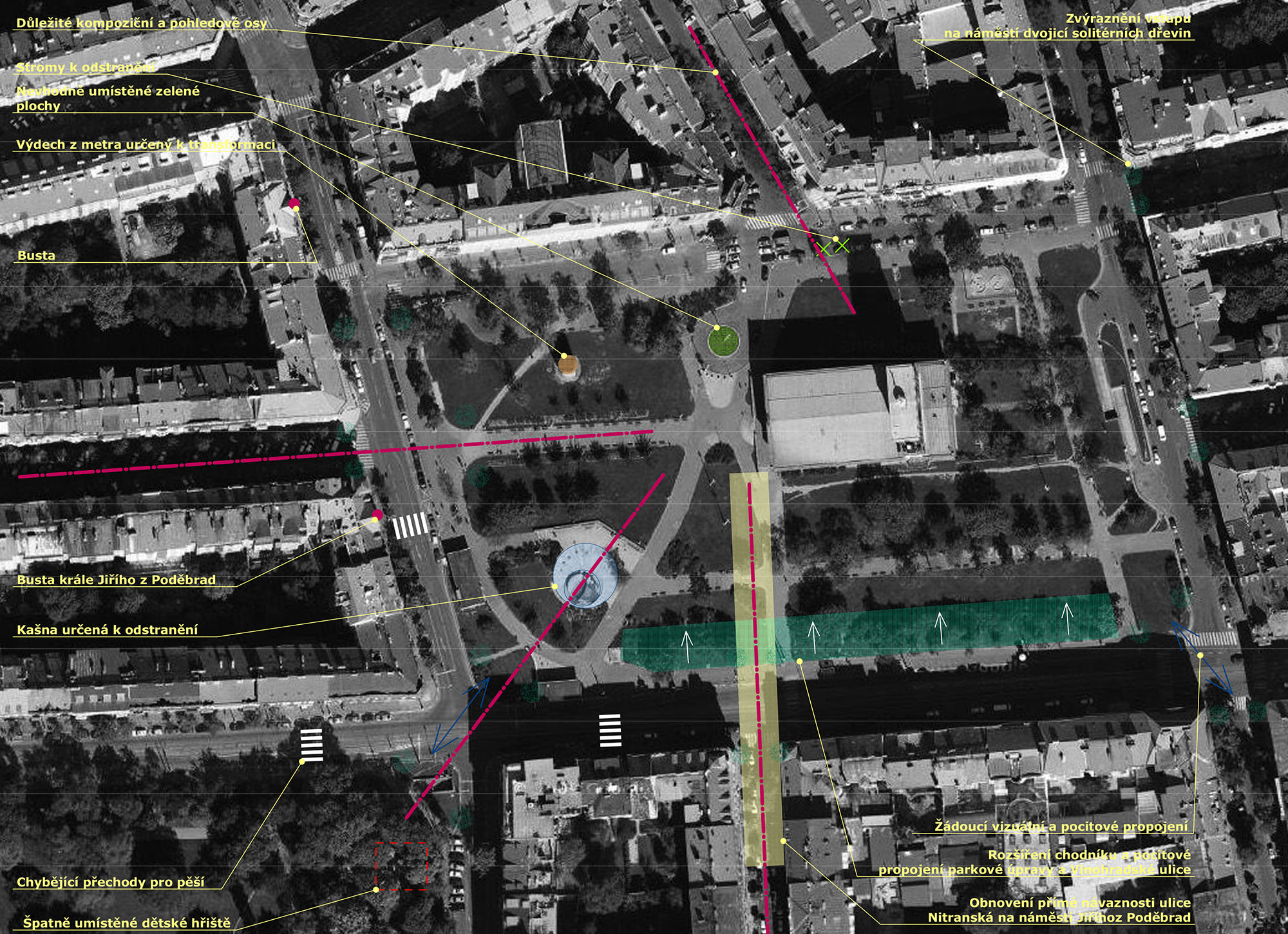

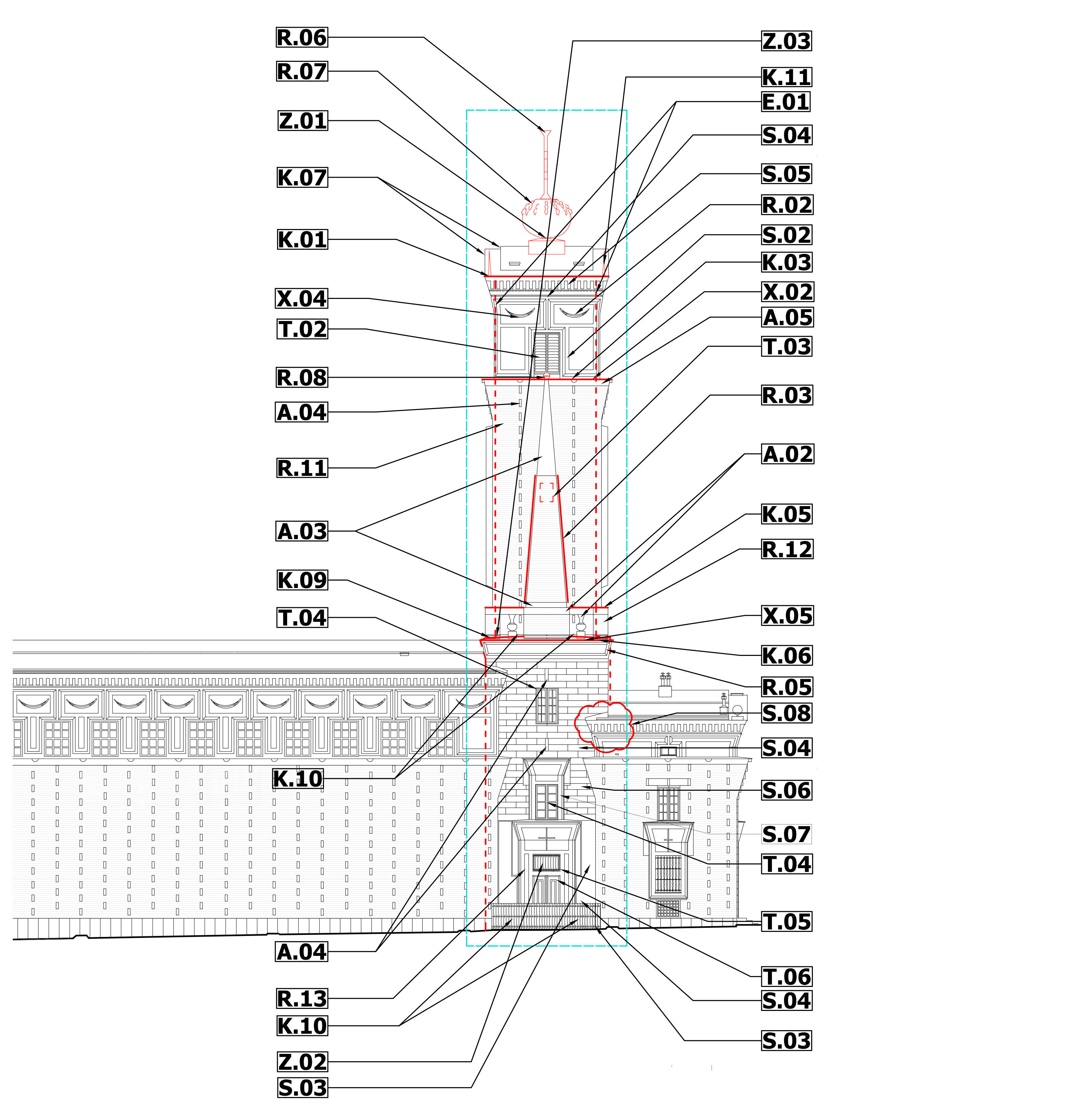

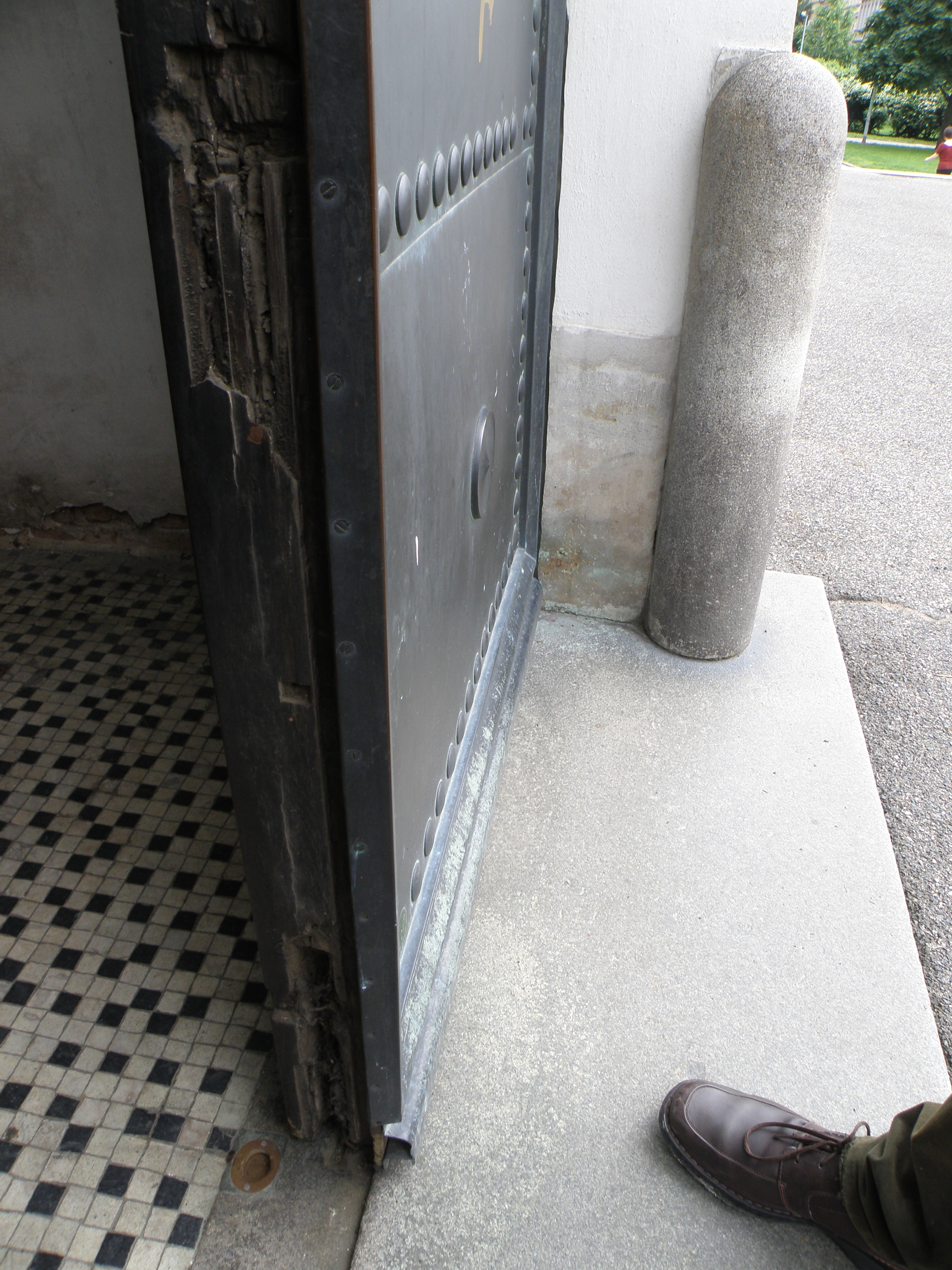

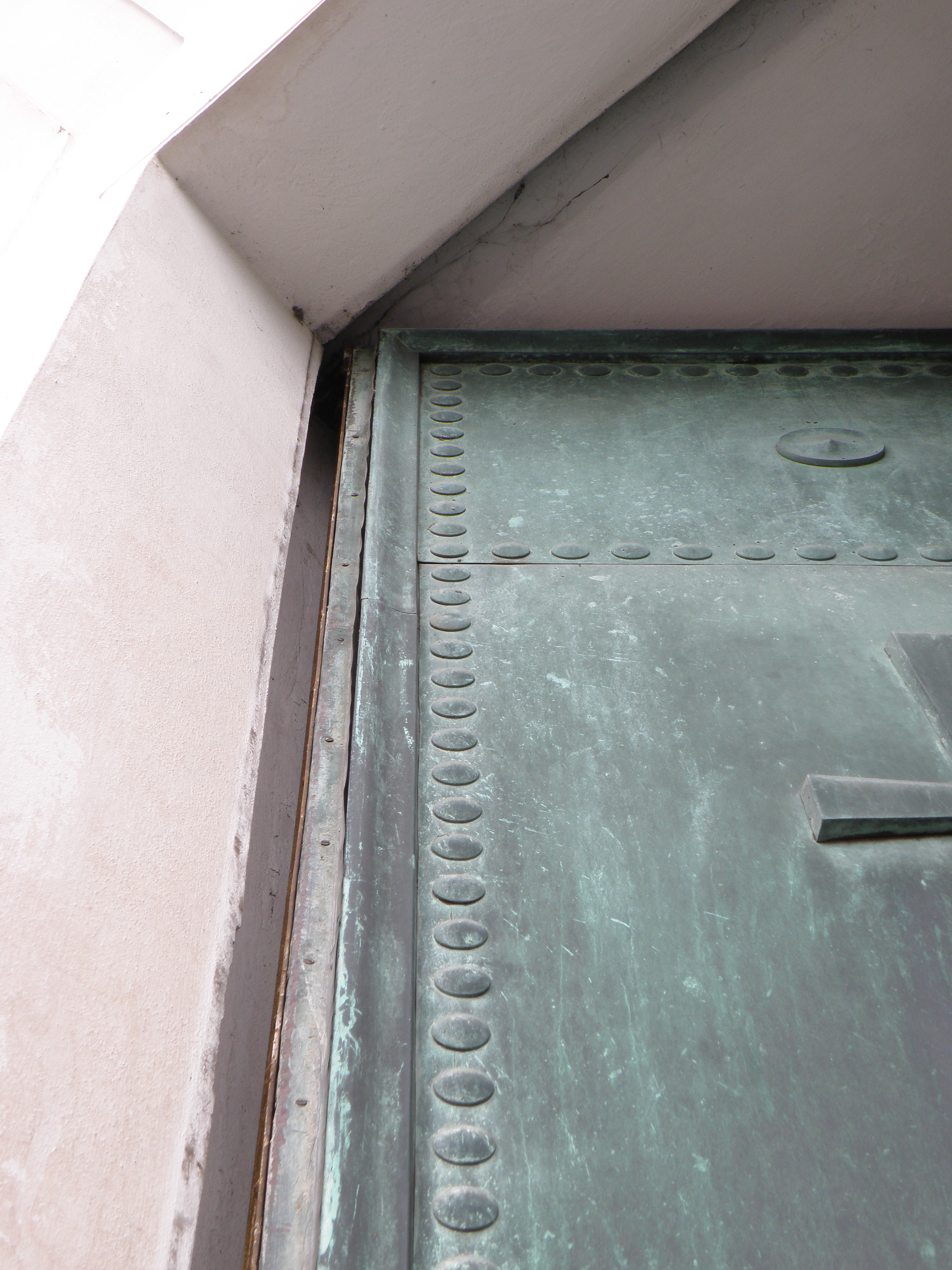

Kostel Nejsvětějšího Srdce Páně na náměstí  Jiřího z Poděbrad - Rekonstrukce KNSP

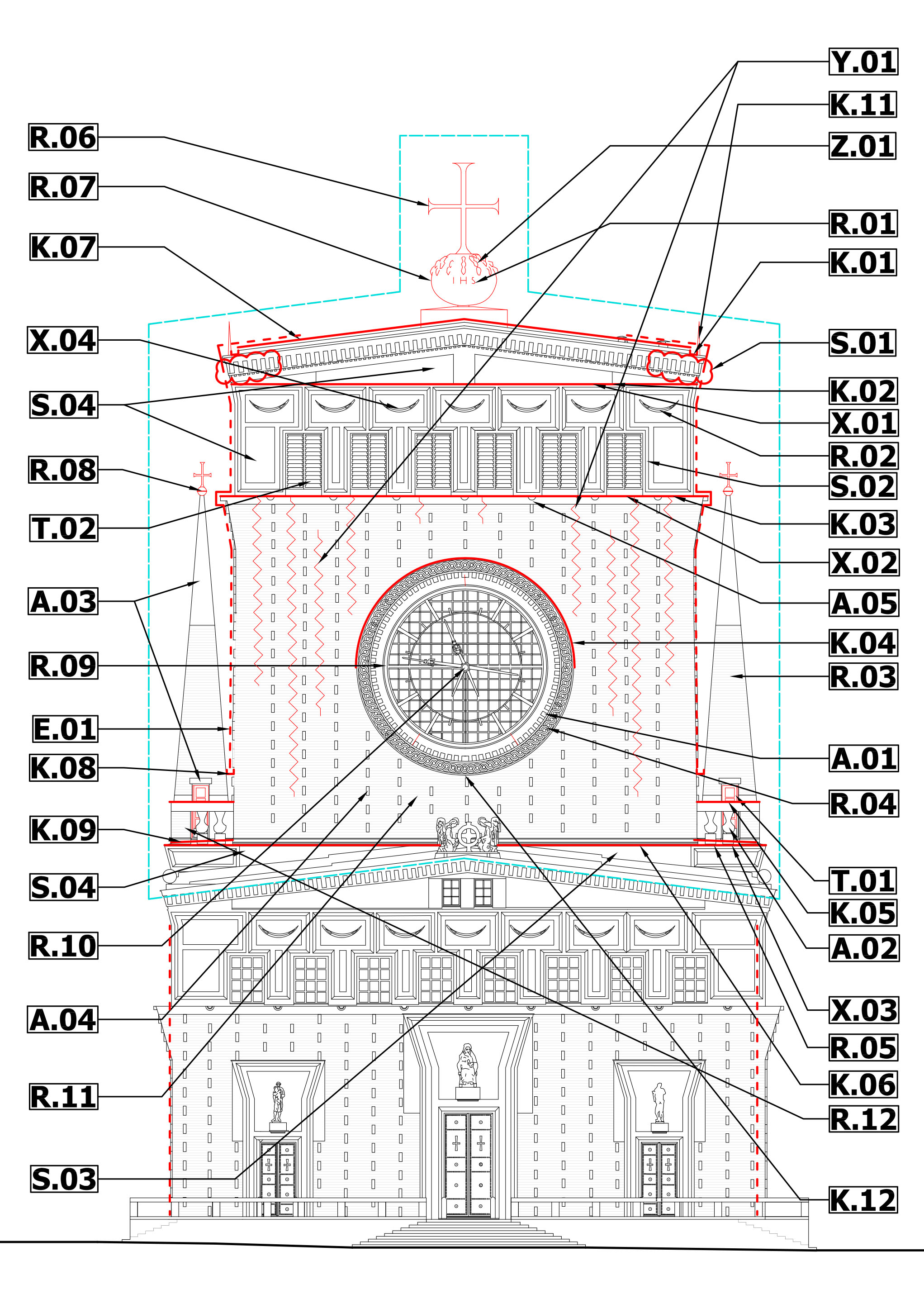

Etapa II.: studie závad a potřebných oprav fasády věže + navrhovaný způsob opravy - studie (2014), DSP (2015)

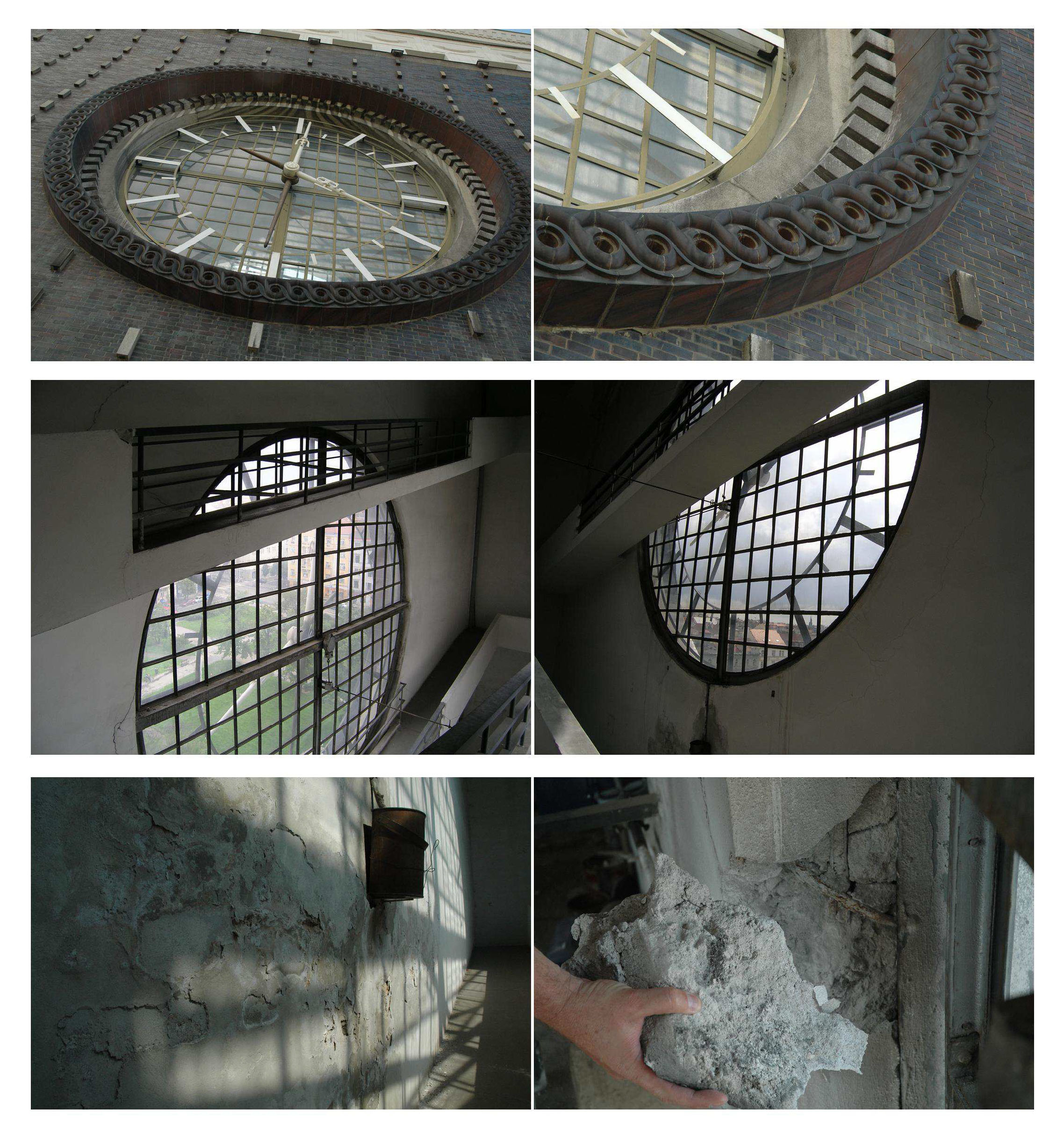

Závada: Okruží hodin

Okruží hodin je  z umělého nebroušeného kamene (teraco). Povrch kamene je značně znečištěný prachovými usazeninami, které místy vytváří plošnou černou vrstvu (lochu). Kámen rovněž vykazuje známky menších i větších dilatačních trhlin po obvodě okruží hodin a drobná mechanická poškození jednotlivých kamenných výstupků. Do těchto trhlin a prasklin zatéká dešťová voda a v záporných teplotách dochází k vymrzání a zvětšování těchto trhlin.

Navrhované řešení opravy:

Předmětem opravy jecelkové vyčištění, lokální vysprávka trhlin a doplnění ulomených částí. Čištění je navrženo pomocí tlakové vody a metody JOS. Tato metoda bude odzkoušena na vybraných plochách a schválena NPÚ. Injektáže trhlin a dilatačních prasklin budou provedeny roztokem z pryskyřice a zatřeny pomocí uměléhokamene nebo lehce nastavitelné vápenné malty s příměsí minerálních prvků tak, aby co  nejvíce odpovídala původnímu umělému kameni. Stejným způsobem budou provedena plastická doplnění. Konečný zábrus a opracování doplněnýchploch musí být totožné se stávajícímipovrhcy. Na závěr bude provedena celková hydrofobizace.

Závada: Balkonové kuželky a podstavce

Balkonové kuželky jsou vyrobeny z umělého nebroušeného  kamene (teraco). Povrch kamene jeznačně znečištěný prachovými usazeninami, které místy vytváří plošnou čerou vrstvu (plochu). Kámen rovněž vykazuje známky menších i větších trhlin způsobených špatným krytím konstrukční výstuže, která je zkorodovaná a zřejmě již dožitá. Vymrzáním dochází ke vzniku trhlin a odpoadnutí větších i menších částí kuželek. Do těchto trhlin a odkrytých částí kuželek zatéká dešťová voda, která v záporných teplotách opět vymrzá a dochází ke zhoršování problému. Nedílnou součástí je i kladí kuželek, které je velmi zaneseno prachovýmiusazeninami, avšak bez známek mechanického poškození.

Navrhované řešení opravy

Předmětemopravy je celkové vyčištění, vysprávka trhlin a doplnění ulomených částí. Výroba autentických kopií se nepředpokládá, pouze sesouhlasem NPÚ. Čištění jenavženopomocí tlakové vody a metody JOS. Tato metoda bude odzkoušena na vybraných plochách a schválena NPÚ. Odkrytá armatura bude dle možností ošetřena proti dalšímu šíření koroze. Onjektáže trhlin a dilatačních prasklin bude provdeena roztokem z pryskiřice a vyplněny pomocí umělého kamene nebo lehce nastavitelné vápenné malty s příměsí minerálních prvků tak, aby co  nejvíce odpovídala původnímu umělému kameni. Stejným způsobem budou provedena plastickádoplněnína podstavcích kuželek. Konečný zábrus a opracování doplněných ploch musí být totožné se stávajícmi povrchy. Na závěr bude provedena celková hydrofobizace a případná preventivní biocidní ošetření.
